RedStar24 RJ45 Pass-Through-Stecker – 10er-Set, AWG23

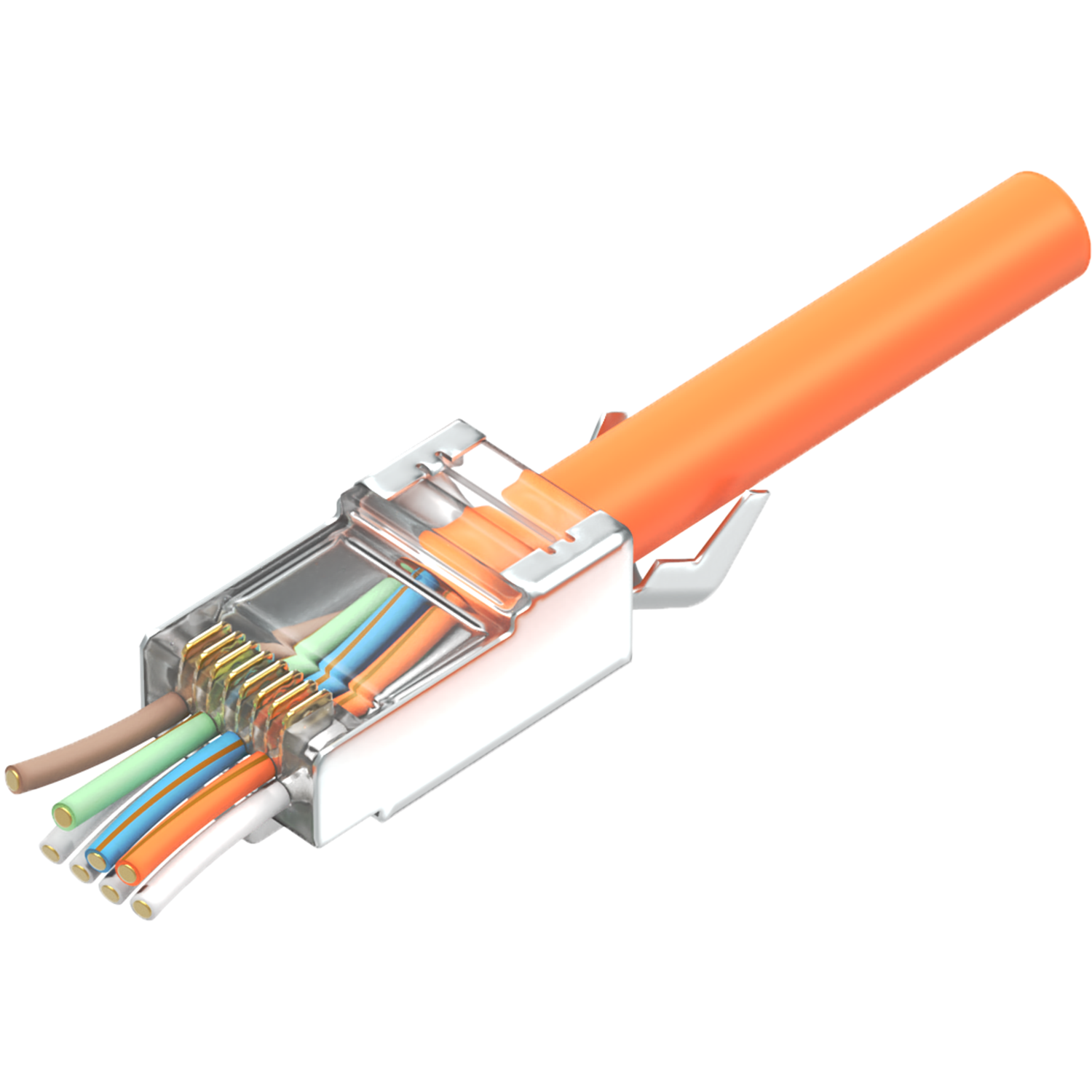

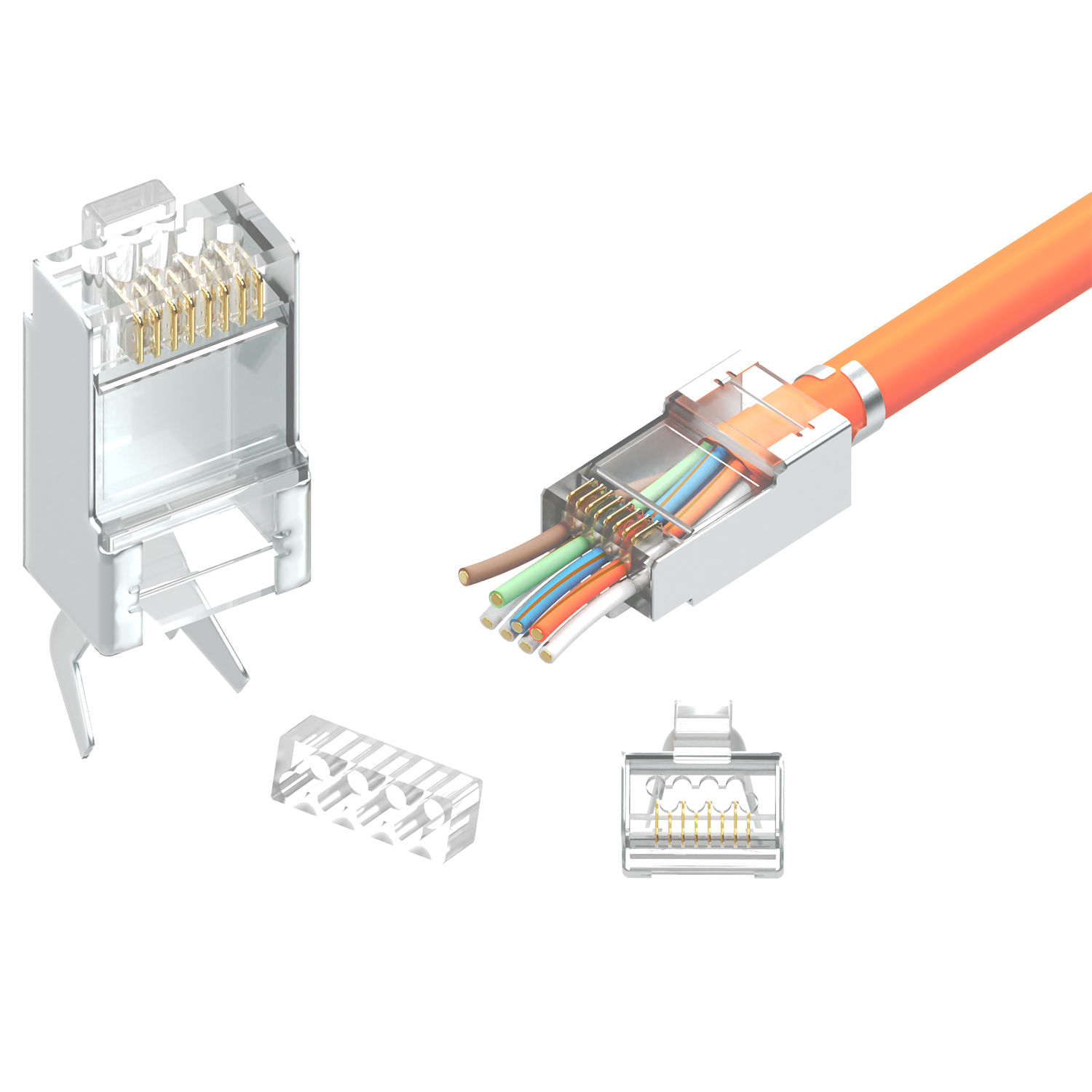

Führe die acht Adern durch den Stecker und kontrolliere ihre Reihenfolge vor dem Crimpen. Das Zehner-Set enthält RJ45 Pass-Through-Stecker, Einfädelhilfen und orangefarbene Knickschutztüllen.
Inkl. MwSt. · Versand
- Pass-Through-Bauform für sichtbare Aderreihenfolge
- Für passende AWG23-Verlegekabel
- Zehn Stecker inklusive Einfädelhilfen

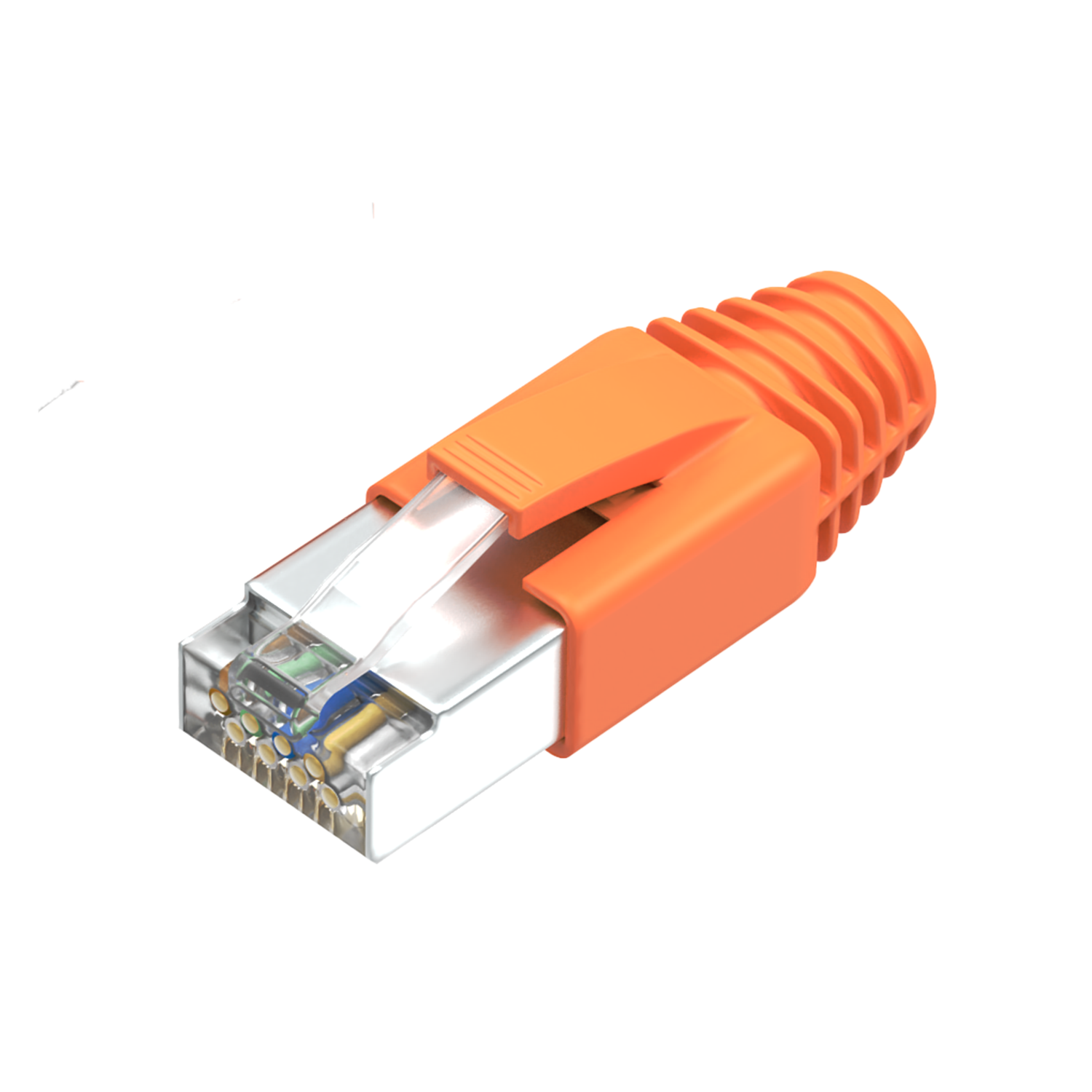

- Orangefarbene Knickschutztüllen im Set
Artikelnummer: RS0021
Inkl. MwSt. · Versand
Produkt im Detail
Details für deine Auswahl
Technische Details
- Modell: RS0021
- Anschluss: RJ45, 8P8C

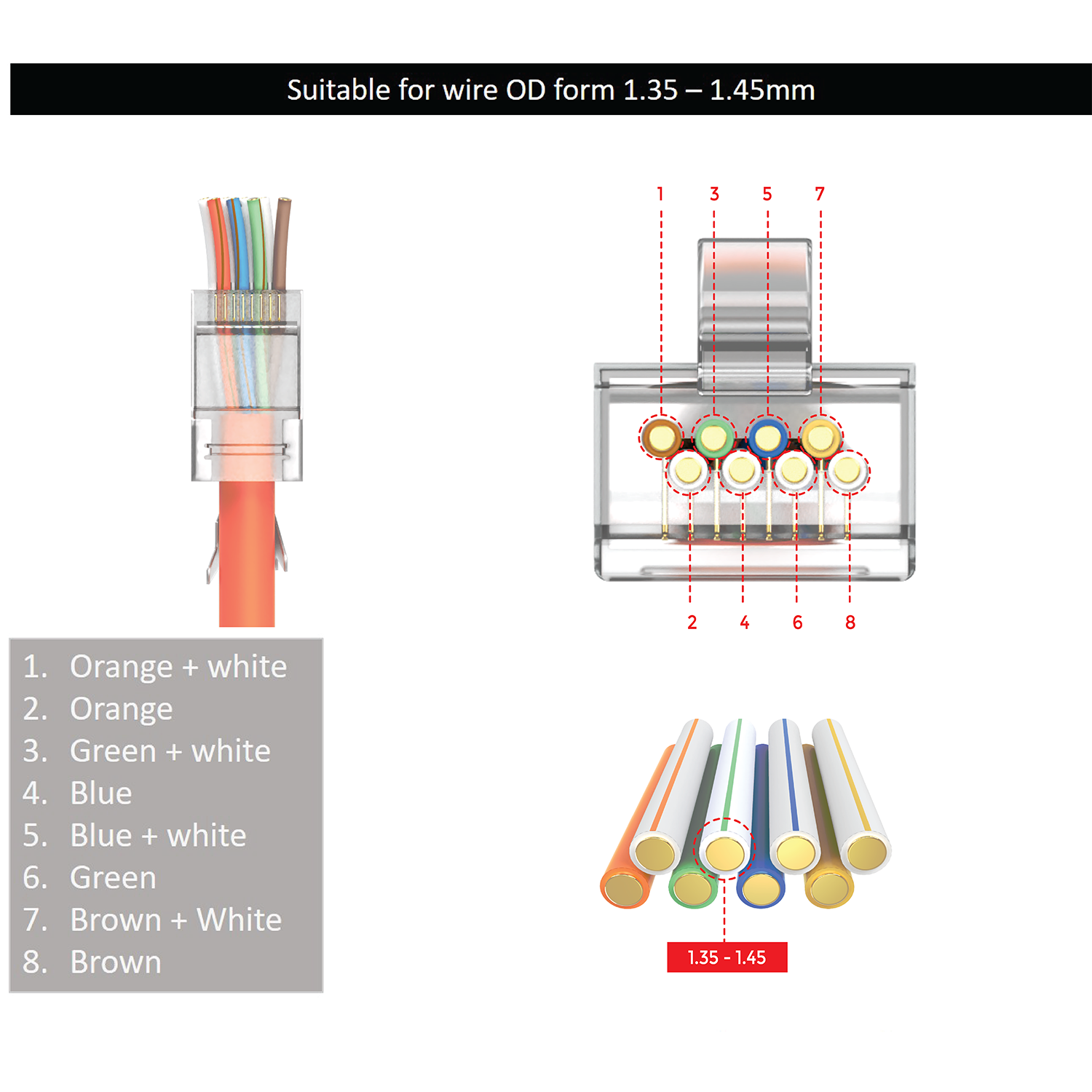

- Isolierter Aderdurchmesser: 1,35–1,45 mm
- Einsatz an passenden Cat6A-/Cat7-Kabeln
Anschlusskompatibilität und Auswahl
Zur Montage ist eine für diese Stecker geeignete Pass-Through-Crimpzange erforderlich. Der Durchmesser der isolierten Einzelader ist ebenso wichtig wie AWG und Kabelkategorie.
Vergleiche bei der Kabelauswahl zwei getrennte Größen: AWG23 beschreibt die Leitergröße, während 1,35–1,45 mm den Durchmesser der isolierten Einzelader betrifft. Beide Angaben müssen zum Kabel passen. Auch Mantelaufnahme und Zugentlastung sind für die fertige Verbindung wichtig. Die Kategorie Cat6A oder Cat7 allein genügt daher nicht als Auswahlkriterium. Die Zange muss ausdrücklich zur Pass-Through-Konstruktion dieses Steckers und zum vorgesehenen Abschneiden der durchgeführten Adern passen. Plane die zehn Stecker nach der Anzahl der benötigten Kabelenden ein. Eine beidseitig konfektionierte Leitung benötigt zwei Stecker und entsprechend zwei Knickschutztüllen.
Montage und Anwendung

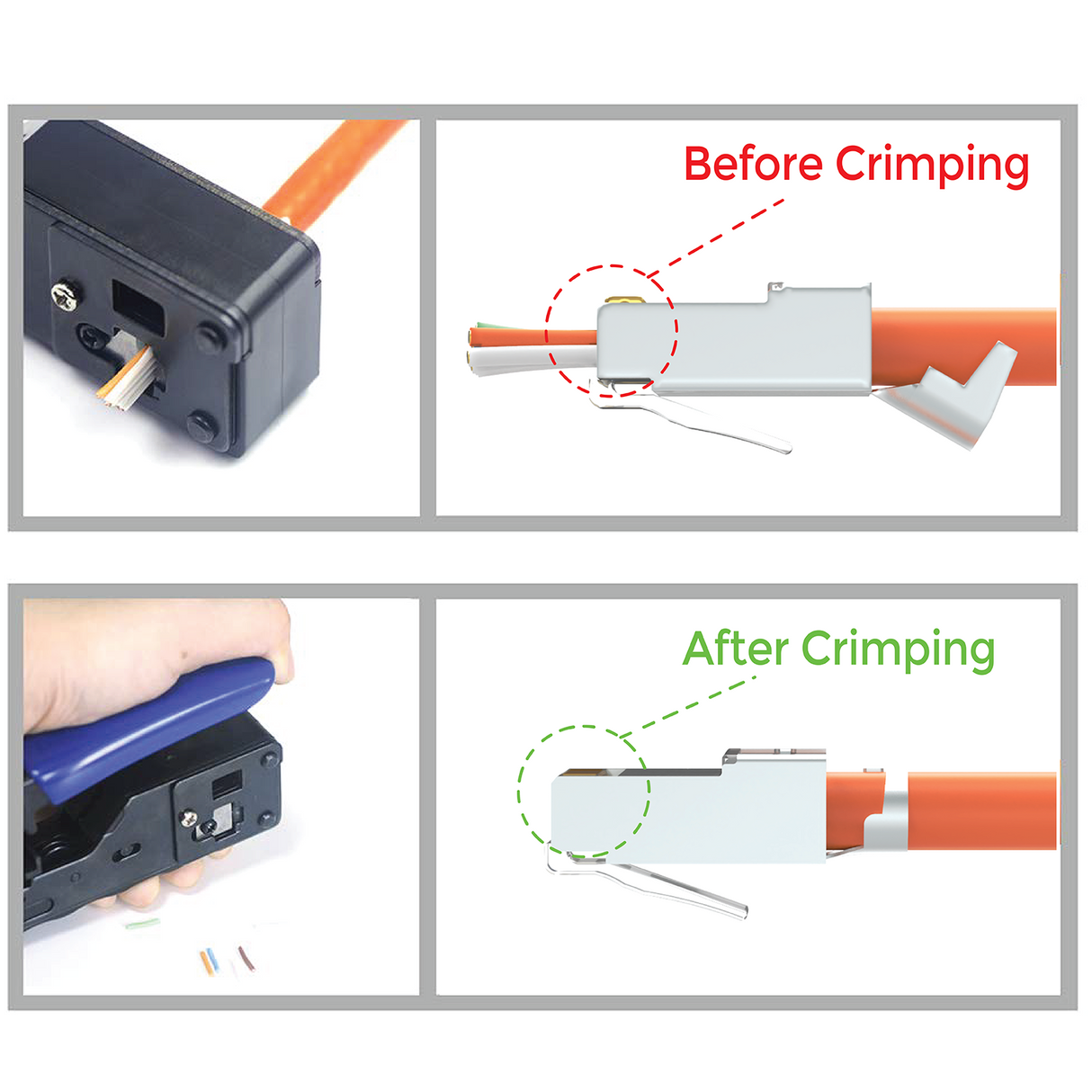

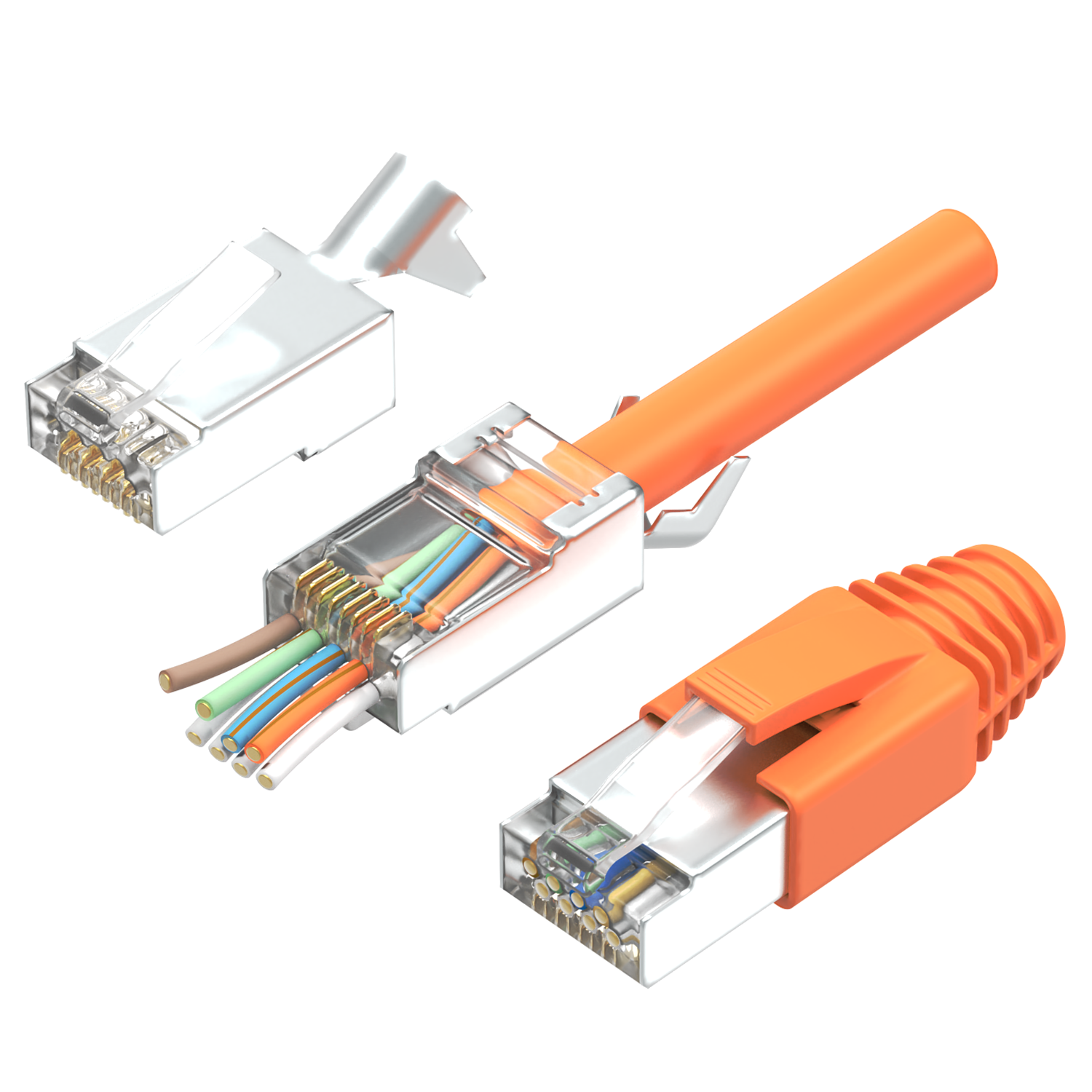

Schiebe die orangefarbene Knickschutztülle vor dem Konfektionieren auf das Kabel. Bereite den Mantel gemäß der Anschlussanleitung vor und ordne die Adern in der Einfädelhilfe. Kontrolliere die Reihenfolge der acht sichtbaren Adern, bevor du den Stecker verpresst. Achte darauf, dass der Mantel an der vorgesehenen Zugentlastung anliegt. Prüfe nach dem Pressen die Kontaktierung und die sauber gekürzten Aderenden. Kontrolliere die fertige Leitung mit einem geeigneten Verdrahtungstester. Dessen Ergebnis bestätigt die Aderbelegung, ersetzt jedoch keine Messung der Übertragungseigenschaften.
Lieferumfang
Zehn RJ45-Stecker, zehn orangefarbene Knickschutztüllen und zehn Einfädelhilfen.
