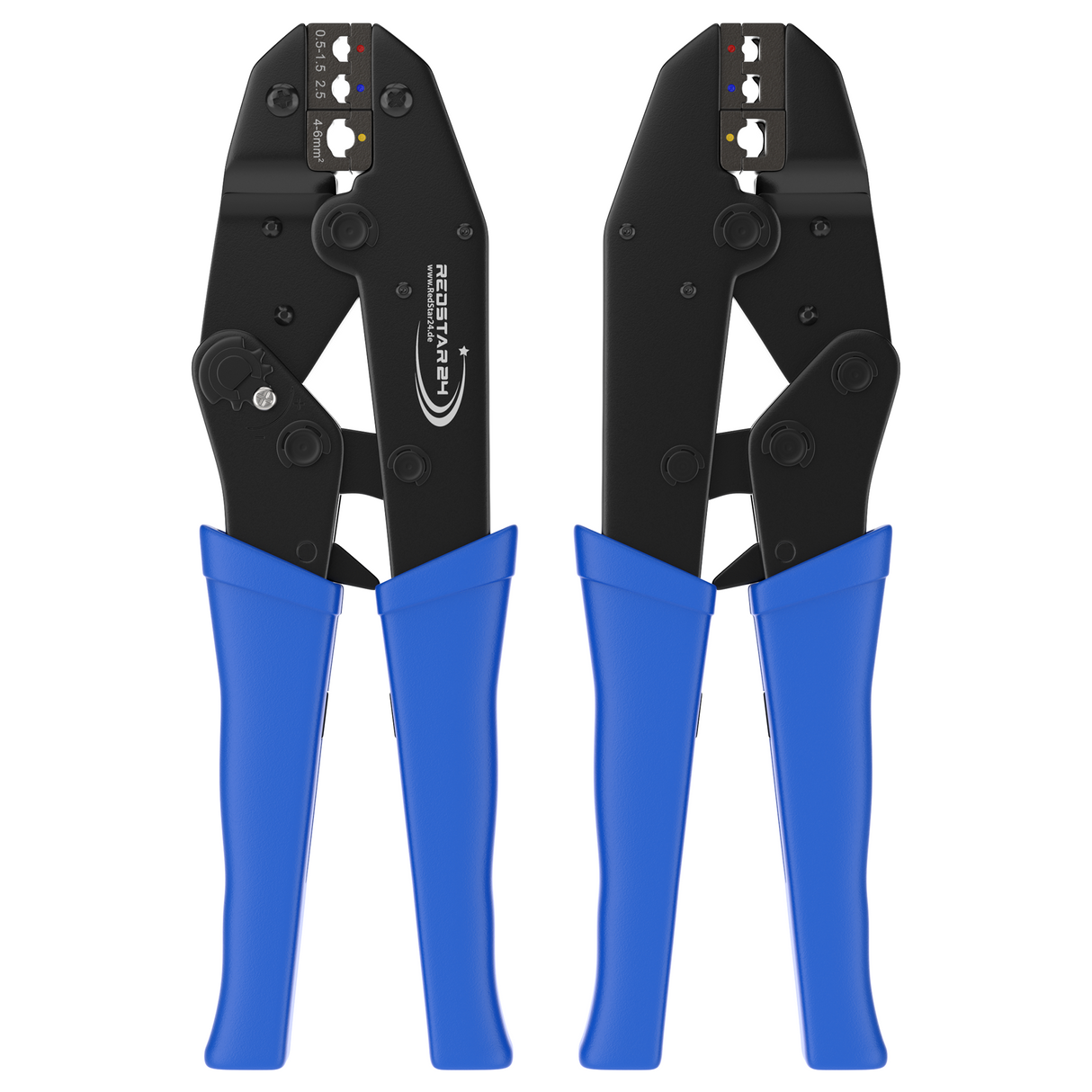

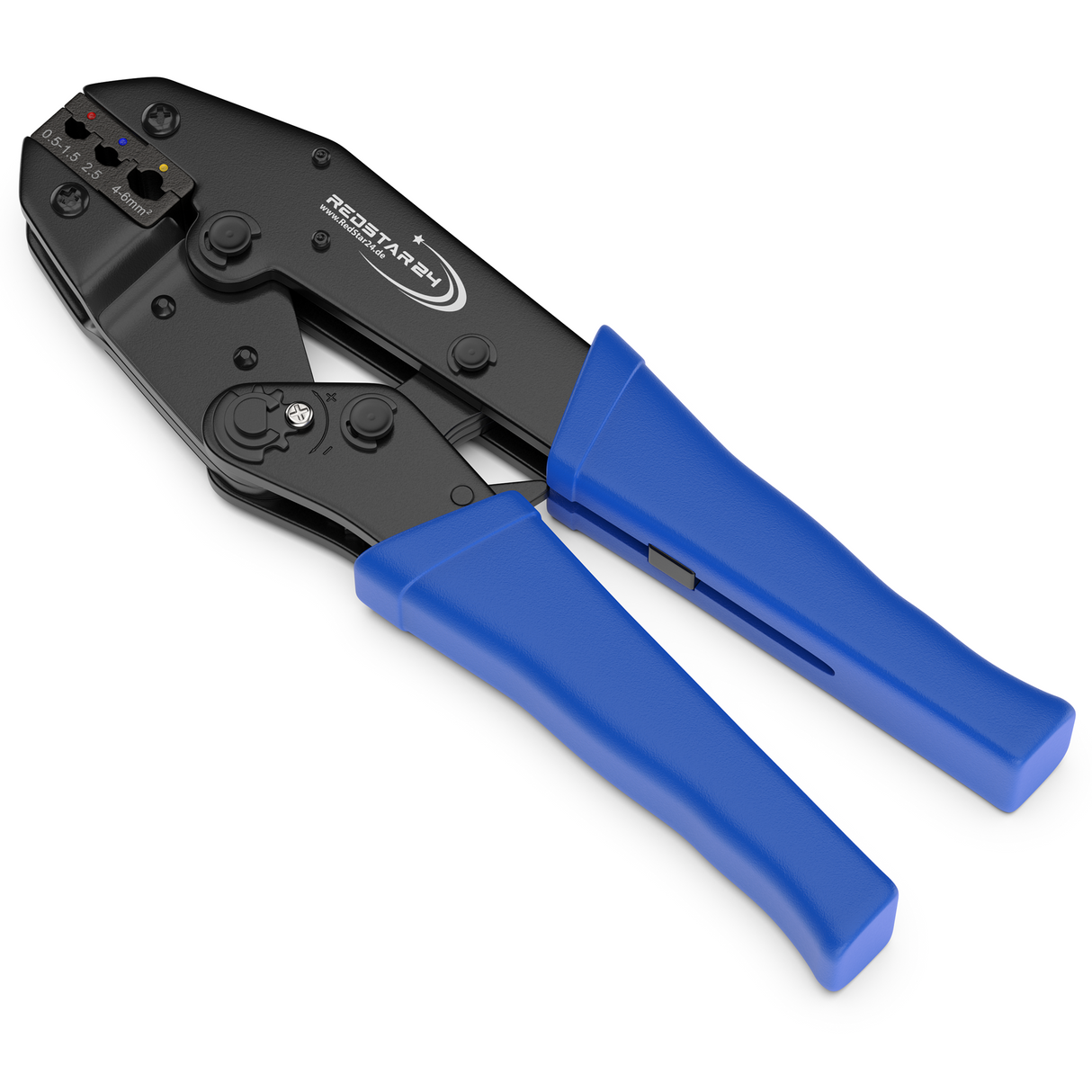

RedStar24 Crimpzange RS0150 für isolierte Kabelschuhe

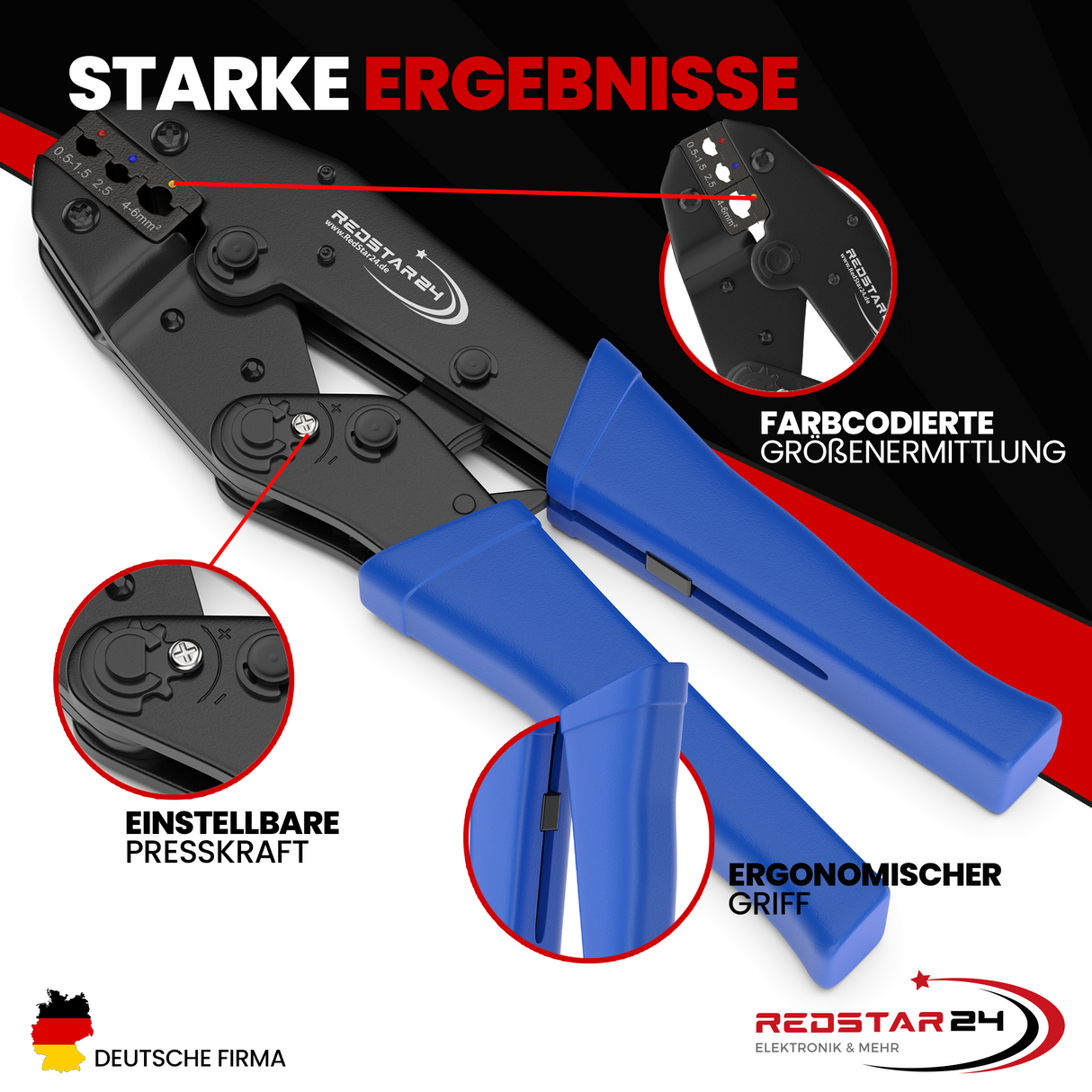

Die RS0150 verarbeitet isolierte Crimpkabelschuhe an Leitungen von 0,5 bis 6 mm². Die farbigen Markierungen erleichtern die Zuordnung der Pressaufnahme zum verwendeten Verbinder.
Inkl. MwSt. · Versand
- Für isolierte Kabelschuhe, Flachstecker und Quetschverbinder
- Arbeitsbereich 0,5–6 mm²
- Ratschenmechanik mit Notentriegelung
- 225 mm Gesamtlänge
Artikelnummer: RS0150
Inkl. MwSt. · Versand
Produkt im Detail
Details für deine Auswahl
Technische Details
- Modell
- RS0150
- Werkzeugkörper
- Metall
- Griffe
- PVC-beschichtet

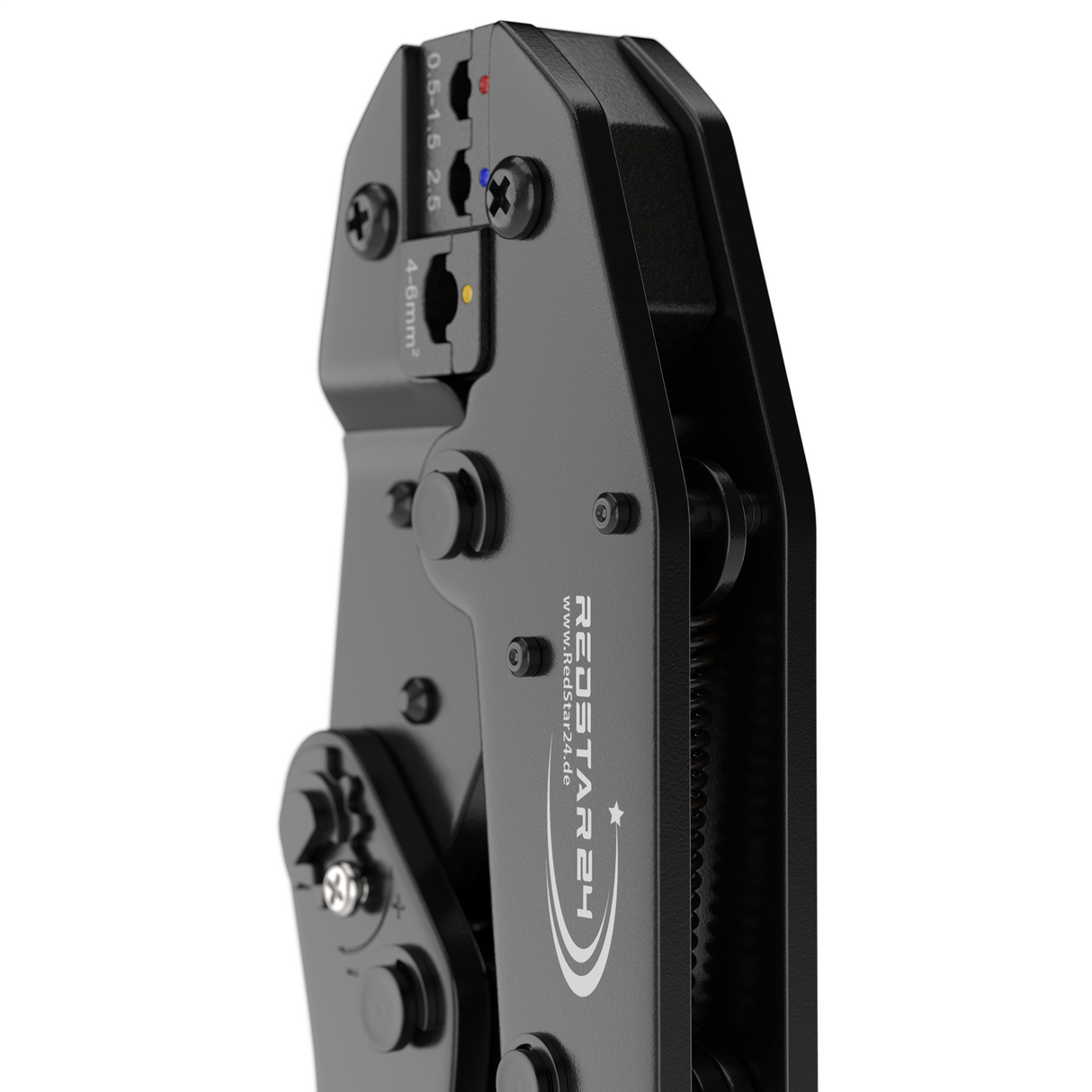

- Kennzeichnung der Aufnahmen
- Rot, Blau und Gelb
Anschlusskompatibilität und Auswahl
Wähle Verbinder und Pressaufnahme passend zum Leiterquerschnitt. Die Zange ist für isolierte Crimpkabelschuhe ausgelegt; Aderendhülsen benötigen das dafür vorgesehene Presswerkzeug.
Prüfe zuerst die Anschlussform am Gerät oder Bauteil und anschließend den Querschnitt der Leitung. Die passende Farbe an Verbinder und Zange erleichtert die Zuordnung, ersetzt aber nicht den Vergleich der Herstellerangaben. Die RS0150 ist ein Werkzeug für isolierte Crimpverbinder; die Auswahl eines Kabelschuhs richtet sich zusätzlich nach dessen Abmessungen am Gegenanschluss. Ein Verbinder kann trotz passendem Leitungsquerschnitt mechanisch ungeeignet für den vorgesehenen Anschluss sein. Bei wiederkehrenden Arbeiten erleichtert eine erste kontrollierte Probeverbindung die Prüfung, ob Leitung, Verbinder und Werkzeugaufnahme zusammenpassen. Erst danach werden weitere Leitungsenden mit derselben Kombination verarbeitet.
Montage und Anwendung

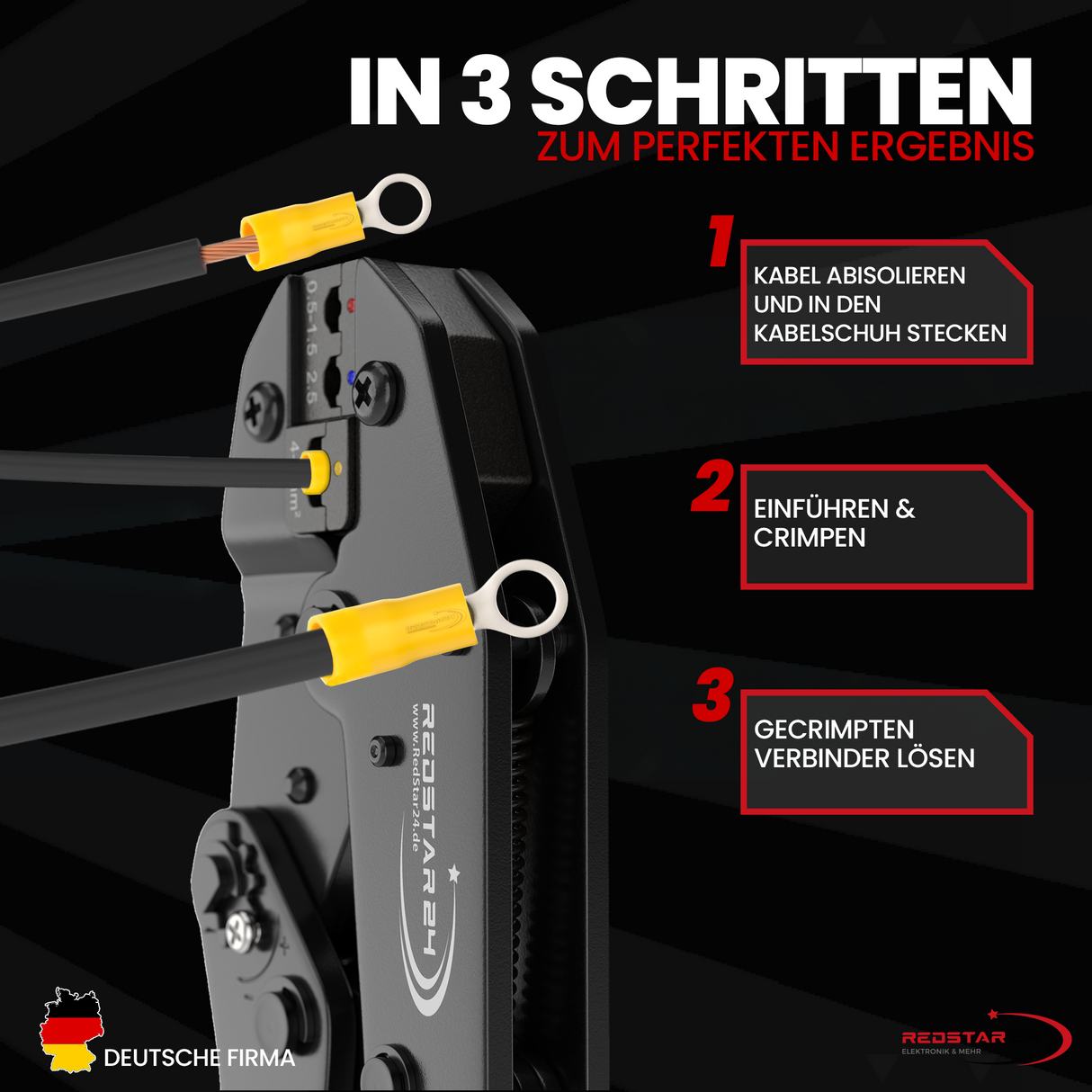

Bereite die Leitung entsprechend der erforderlichen Abisolierlänge des Verbinders vor. Die Leiter dürfen beim Abisolieren nicht beschädigt werden. Führe sie vollständig in den Kontaktbereich ein und positioniere den Kabelschuh in der zugehörigen Pressaufnahme. Beachte die Anleitung für den vollständigen Pressablauf mit der Ratsche. Die Notentriegelung ermöglicht das Lösen der Mechanik, bestätigt jedoch keine korrekt ausgeführte Pressung. Kontrolliere anschließend den festen Sitz und die Lage der Isolierung. Die 225 mm lange Zange benötigt am Arbeitsplatz ausreichend Platz zum Öffnen und Betätigen.
Lieferumfang
Eine Crimpzange RS0150.
