RedStar24 Aderendhülsen-Set mit Crimpzange RS0152
Bereite flexible Leitungsenden mit Aderendhülsen und der passenden Crimpzange vor. Das RedStar24 Set RS0152 hält unterschiedliche Hülsengrößen in einer Sortierbox griffbereit.
Inkl. MwSt. · Versand
- Aderendhülsen und Crimpzange in einem Set

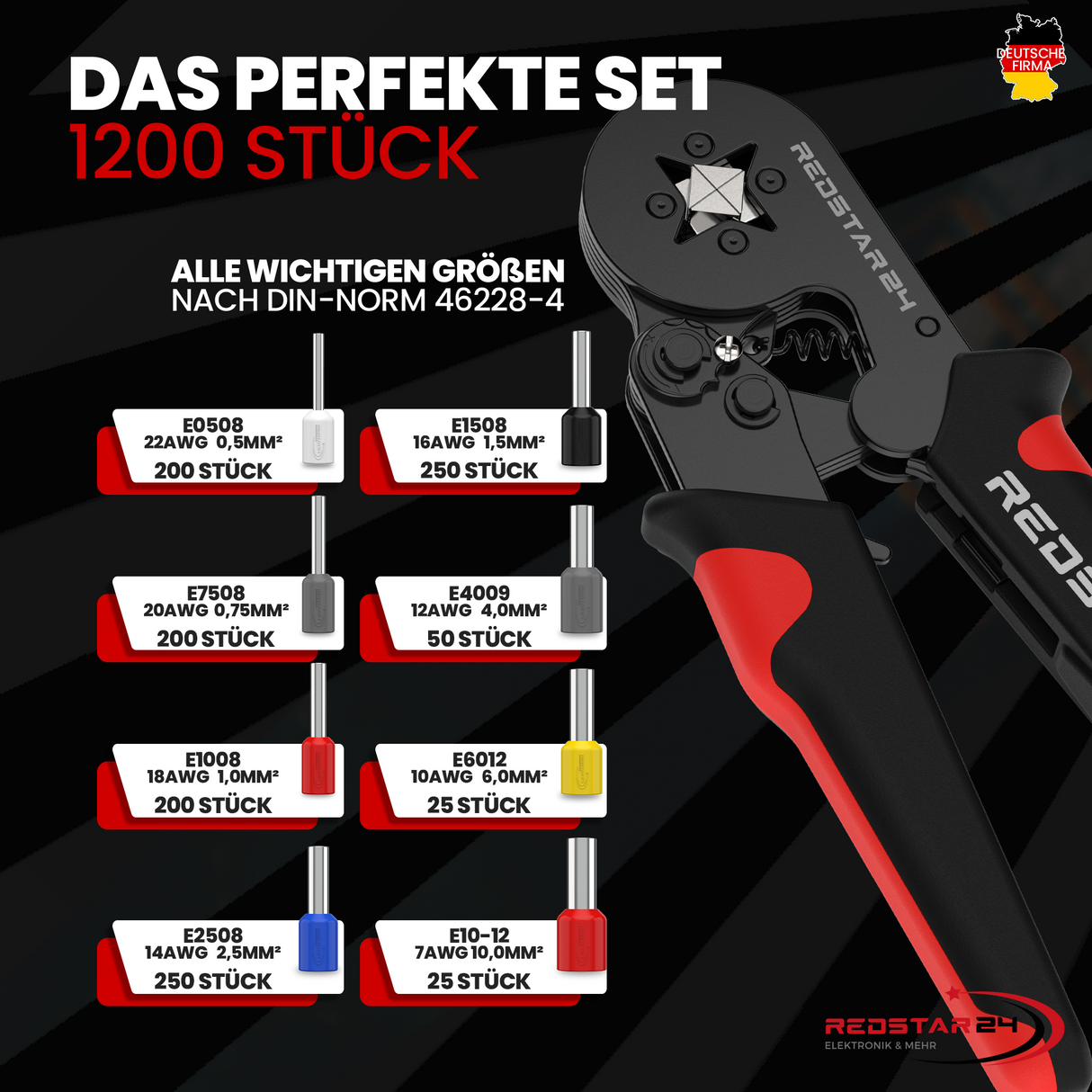

- Querschnittsbereich 0,5–10 mm²

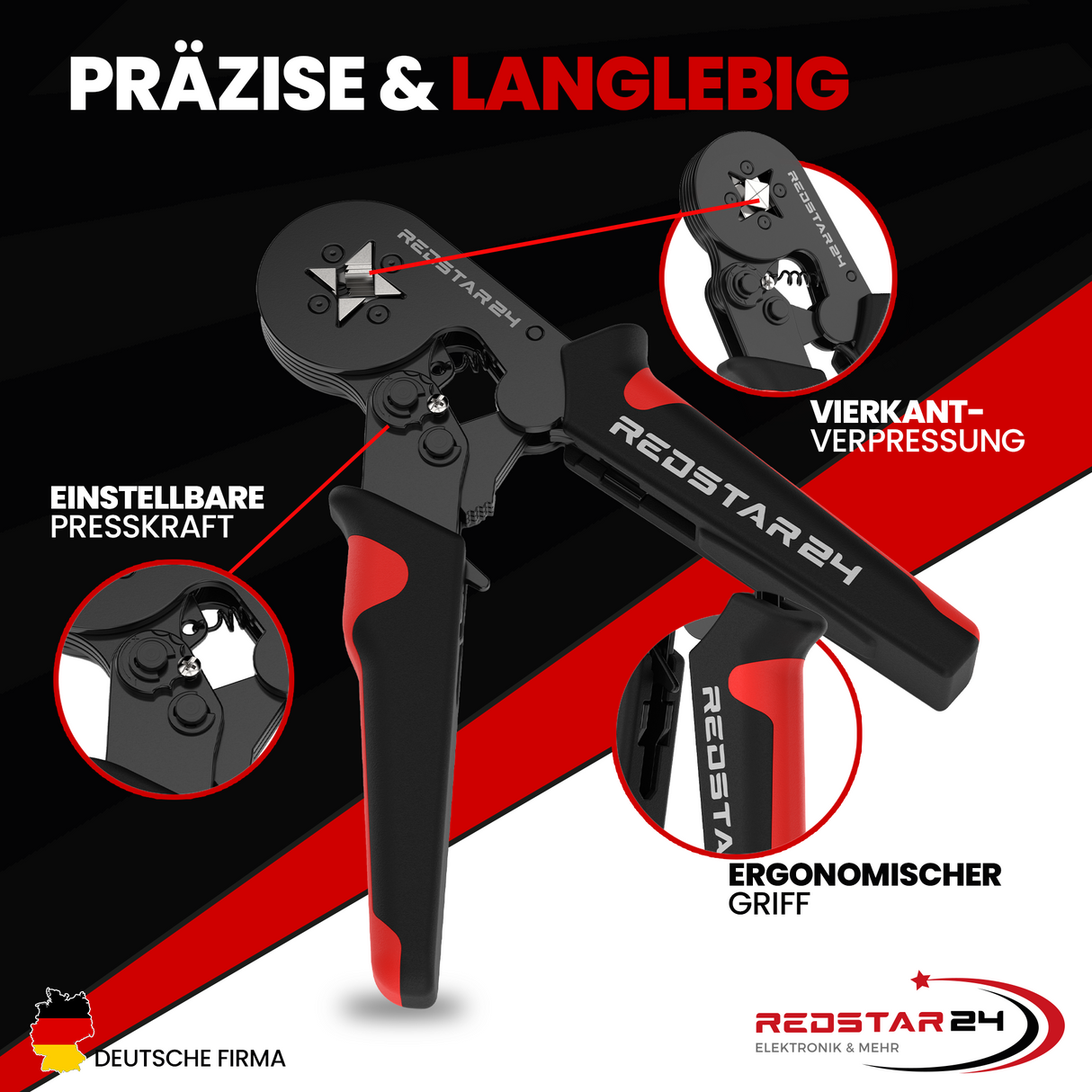

- Ratschenfunktion mit Notentriegelung
- Sortierbox zur getrennten Aufbewahrung der Größen
Artikelnummer: RS0152
Inkl. MwSt. · Versand
Produkt im Detail
Details für deine Auswahl
Technische Details
- Modell: RS0152
- Verbindertyp: Aderendhülsen
- Hülsenmaterial: Kupfer
- Werkzeug mit rutschfesten Griffen
Anschlusskompatibilität und Auswahl
Wähle die Hülse passend zu Leiterquerschnitt und Abisolierlänge. Die Crimpzange ist für Aderendhülsen vorgesehen und nicht mit einer Zange für isolierte Flach- oder Ringkabelschuhe gleichzusetzen.
Stimme die Aderendhülse auf den tatsächlichen Querschnitt des flexiblen Leiters ab. Für den späteren Anschluss ist außerdem entscheidend, welche Hülsen- und Abisolierlänge die Klemme verlangt. Eine größere Hülse ist kein Ausgleich für einen zu kleinen Leiterquerschnitt. Prüfe auch die Vorgaben des Anschlussgeräts: Nicht jede Klemme wird auf die gleiche Weise mit vorbereiteten Leitungsenden bestückt. Die Größen bleiben in der Sortierbox getrennt und lassen sich so vor der Montage gezielt auswählen. Halte die gewählte Hülsengröße während der Arbeit getrennt von ähnlichen Größen bereit. Das verhindert Verwechslungen, wenn du mehrere unterschiedliche Leiterquerschnitte nacheinander vorbereitest.
Montage und Anwendung

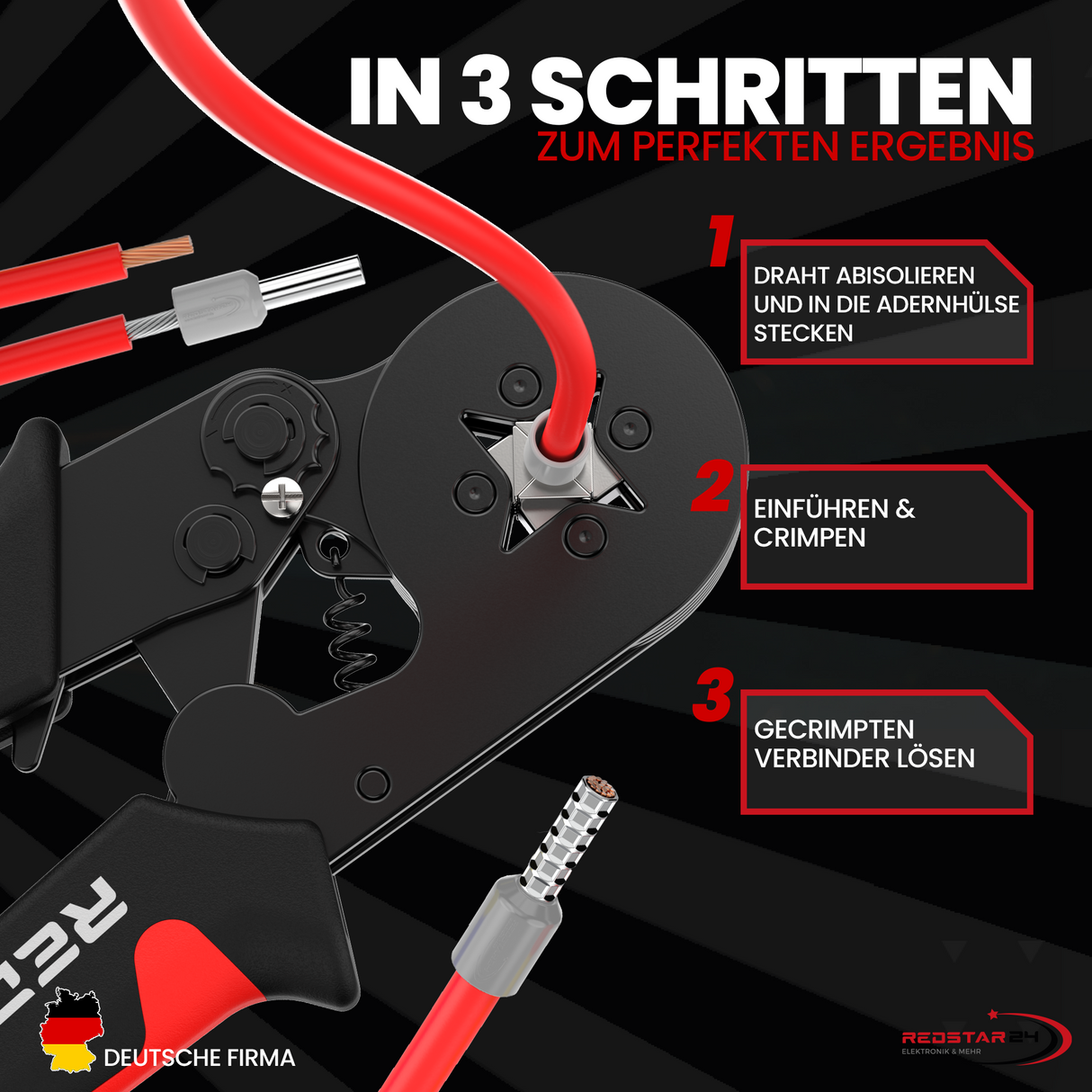

Entferne die Isolierung nur entsprechend der vorgesehenen Hülsenlänge und achte darauf, die einzelnen Litzen nicht zu verletzen. Führe den Leiter vollständig in die passende Kupferhülse und verarbeite sie nach der Werkzeuganleitung. Nutze die Ratschenfunktion für den vorgesehenen Pressablauf. Kontrolliere das vorbereitete Ende auf festen Sitz, beschädigte Litzen und unzulässig freiliegenden Leiter, bevor es in die Klemme eingesetzt wird. Die Notentriegelung dient dem Lösen der Zange. Sie ist keine Bestätigung dafür, dass eine abgebrochene Pressung verwendbar ist.
Lieferumfang

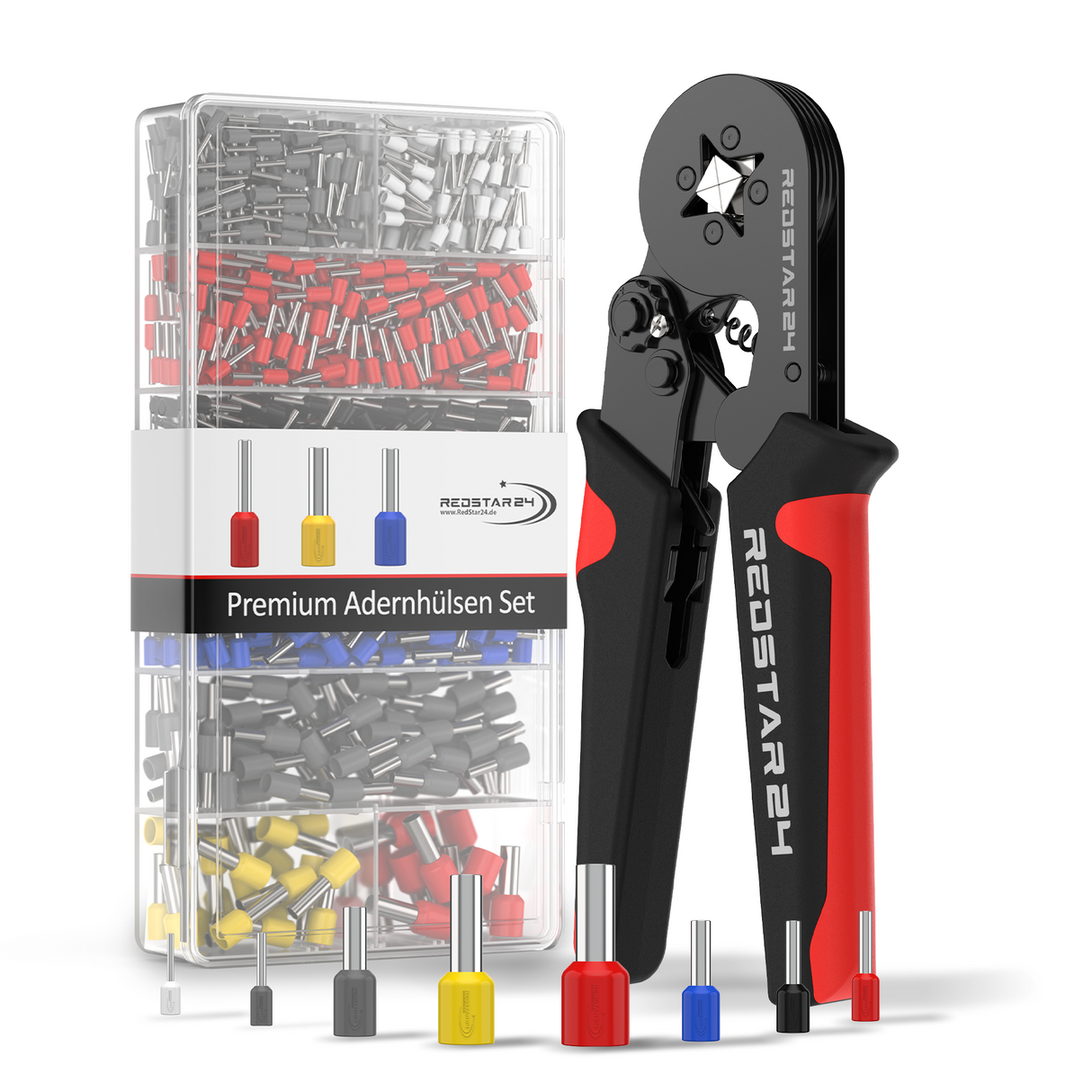

Crimpzange und sortiertes Aderendhülsen-Sortiment in der Box.
