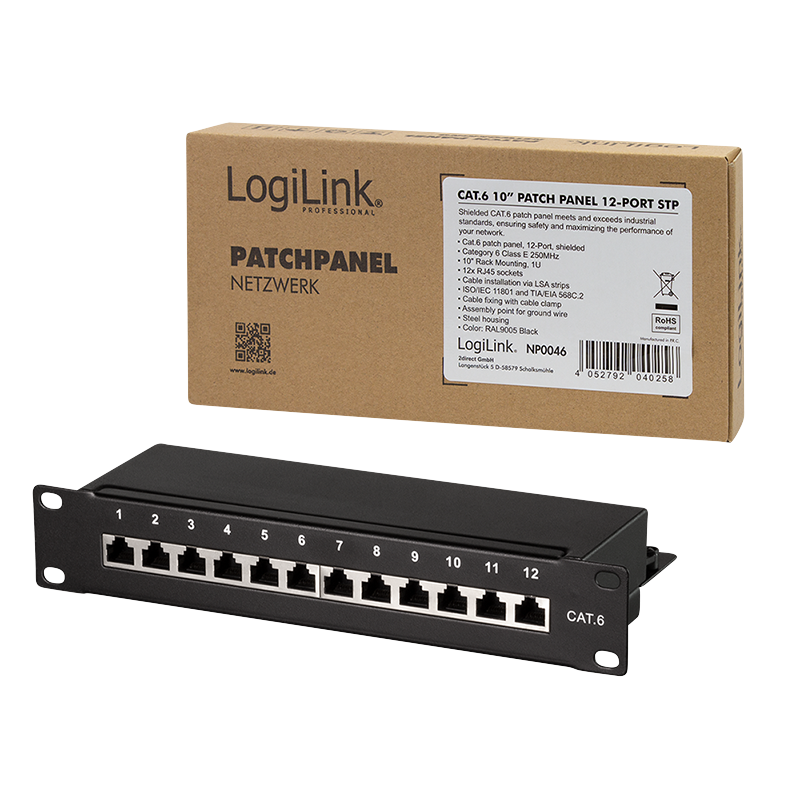

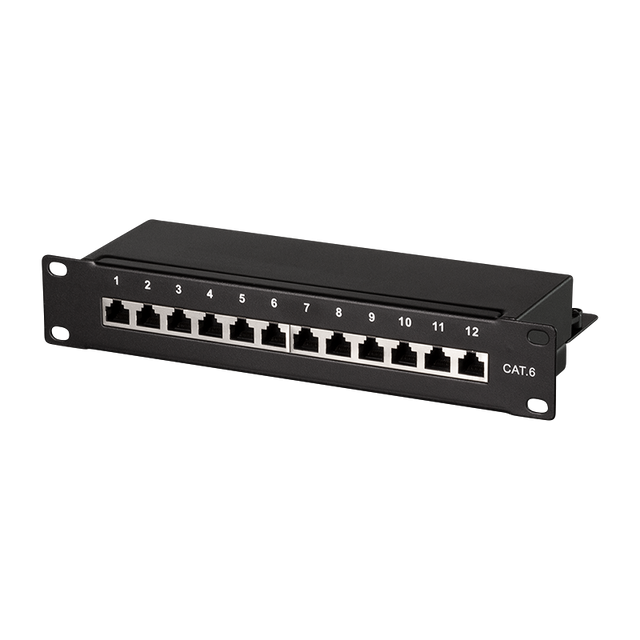

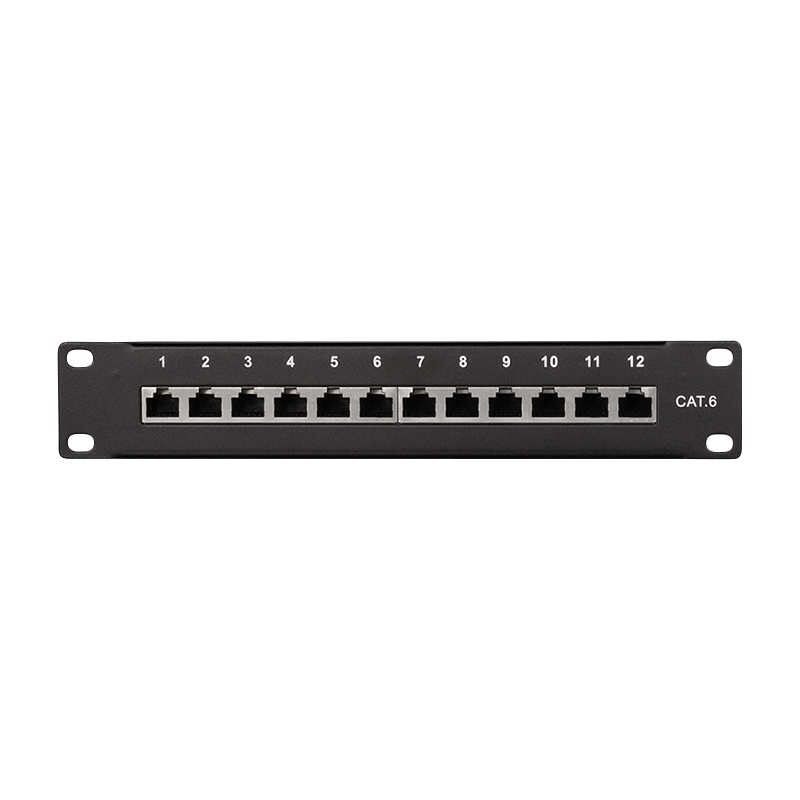

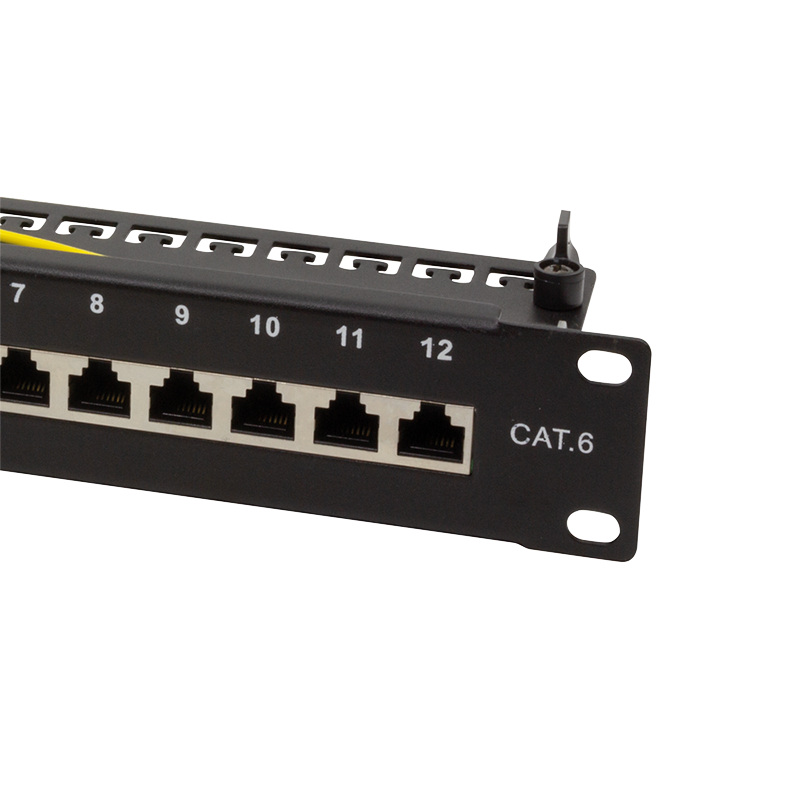

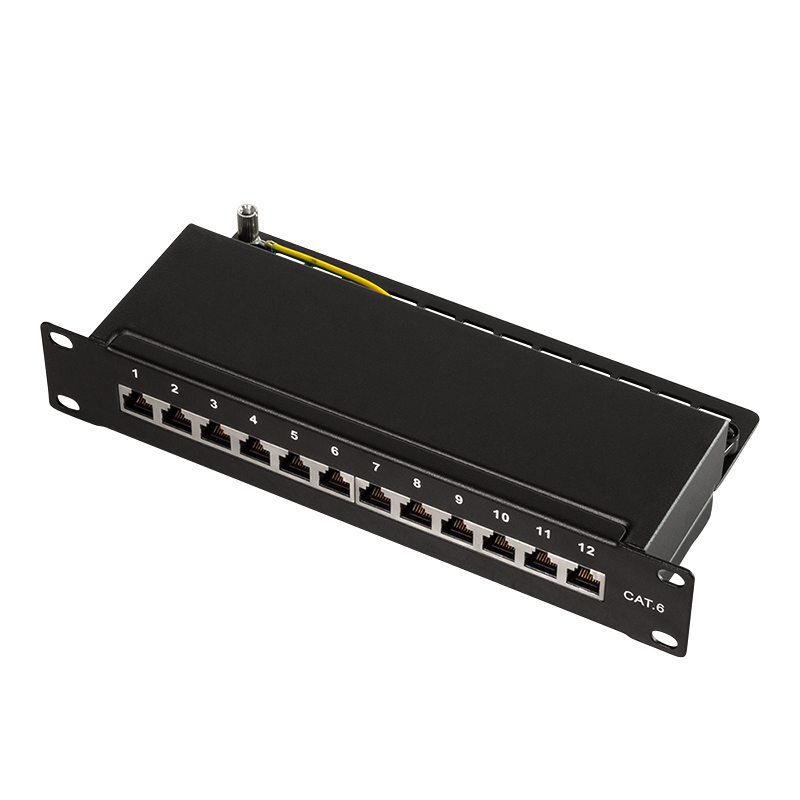

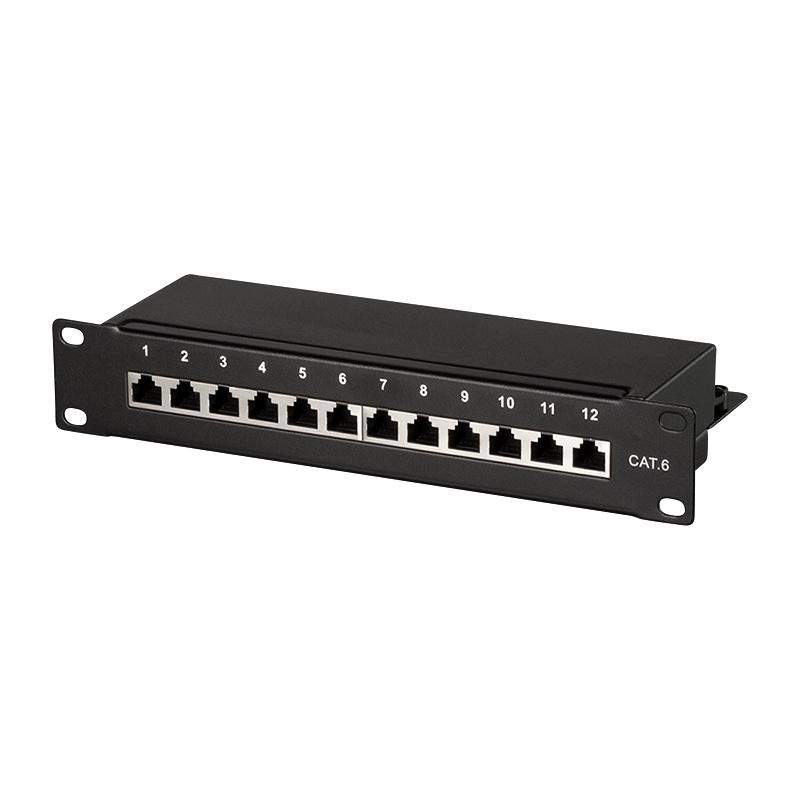

LogiLink NP0046 – Cat.6-Patchpanel, 12 Ports, 10 Zoll, Schwarz
Das LogiLink NP0046 bringt zwölf Netzwerkleitungen auf eine kompakte 10-Zoll-Front. Die geschirmten RJ45-Anschlüsse und das schwarze Stahlgehäuse passen in kleine Netzwerkverteiler mit einer freien Höheneinheit.
Inkl. MwSt. · Versand
- 12 geschirmte RJ45-Ports
- Cat.6 / Class E mit 250 MHz
- Für 10-Zoll-Racks, 1 HE Bauhöhe
- Stahlgehäuse in Schwarz, RAL 9005
Artikelnummer: NP0046
Inkl. MwSt. · Versand
Produkt im Detail
Details für deine Auswahl
Technische Details
| Modell | LogiLink NP0046 |
|---|---|
| Kategorie | Cat.6, Class E |
| Bandbreite | 250 MHz |
| Ports | 12 × RJ45, geschirmt |
| Montage | 10 Zoll, 1 HE |
| Gehäuse | Stahl |
| Farbe | Schwarz, RAL 9005 |
Auswahl und Montage
Dieses Modell ist für 10-Zoll-Schränke ausgelegt. Zähle die vorhandenen Installationsleitungen und halte Ports für Erweiterungen frei. Die Frontanschlüsse werden mit Patchkabeln zum Switch geführt. Kabel, Dosen und Anschlusskomponenten müssen auf die geplante Netzwerkstrecke abgestimmt sein.
Prüfe die Schrankbreite vor der Bestellung: Dieses Modell benötigt einen 10-Zoll-Montageplatz und ist damit gezielt für kleinere Verteiler vorgesehen. Die Bauhöhe beträgt 1 HE. Zwölf Ports reichen für zwölf feste Leitungen, wobei zusätzlich passende Ports am Switch für die tatsächlich genutzten Verbindungen einzuplanen sind. Die Cat.6-/Class-E-Auslegung mit 250 MHz ist bei der Auswahl der übrigen Komponenten als Teil der Gesamtverkabelung zu berücksichtigen.
Montage und Anwendung

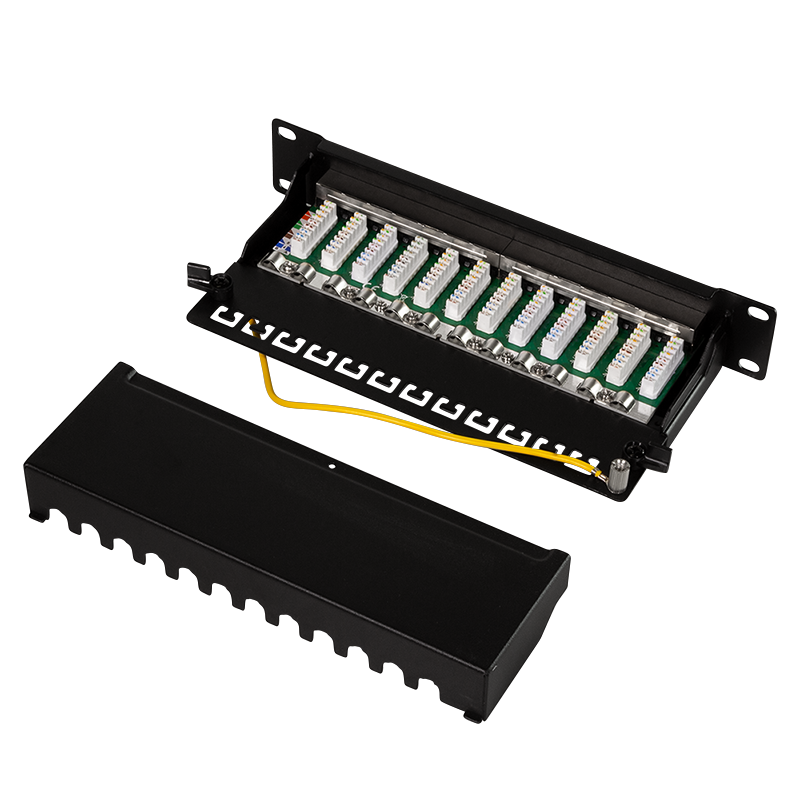

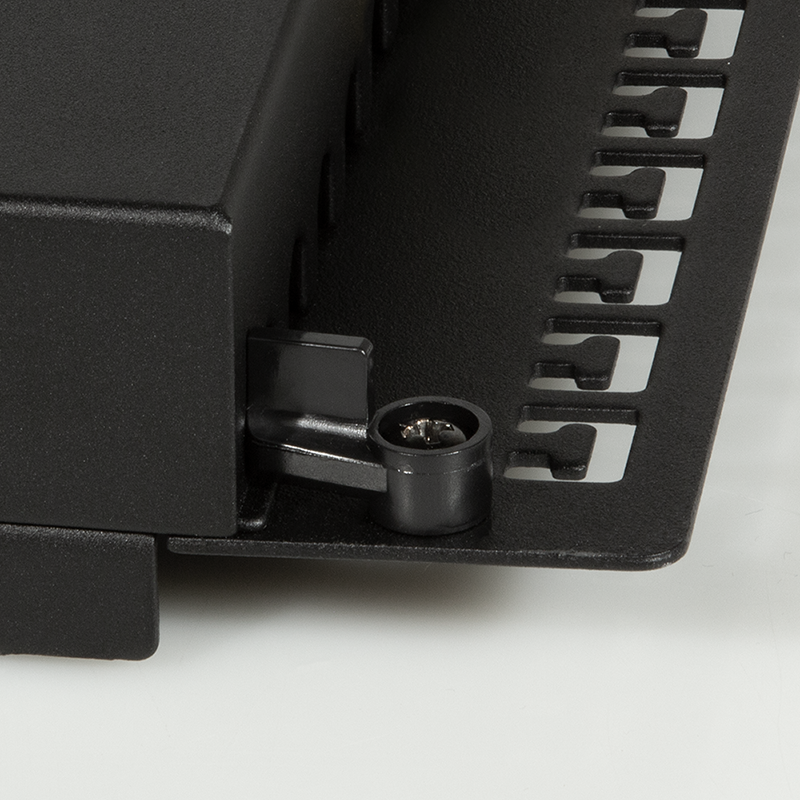

Plane die Leitungszuführung hinter dem Panel und ausreichend Platz für die vorderen Patchkabel. Befestige das Stahlgehäuse entsprechend der Montageanleitung und führe die ankommenden Kabel geordnet zu. Richte dich beim Anschluss der Adern nach der Kennzeichnung des Panels und den Vorgaben für die verwendeten Kabel. Beschrifte jeden Port und sein Gegenstück in der jeweiligen Anschlussdose. Prüfe nach dem Auflegen die Aderbelegung und Zuordnung. Das Panel bildet einen passiven Übergang zwischen Installationsleitung und Patchkabel; es ersetzt keinen Netzwerk-Switch.
Lieferumfang
1 × LogiLink NP0046 Cat.6-Patchpanel, 12 Ports.
