LogiLink NP0061 – Cat.6A-Patchpanel, 24 Ports, 19 Zoll, Schwarz

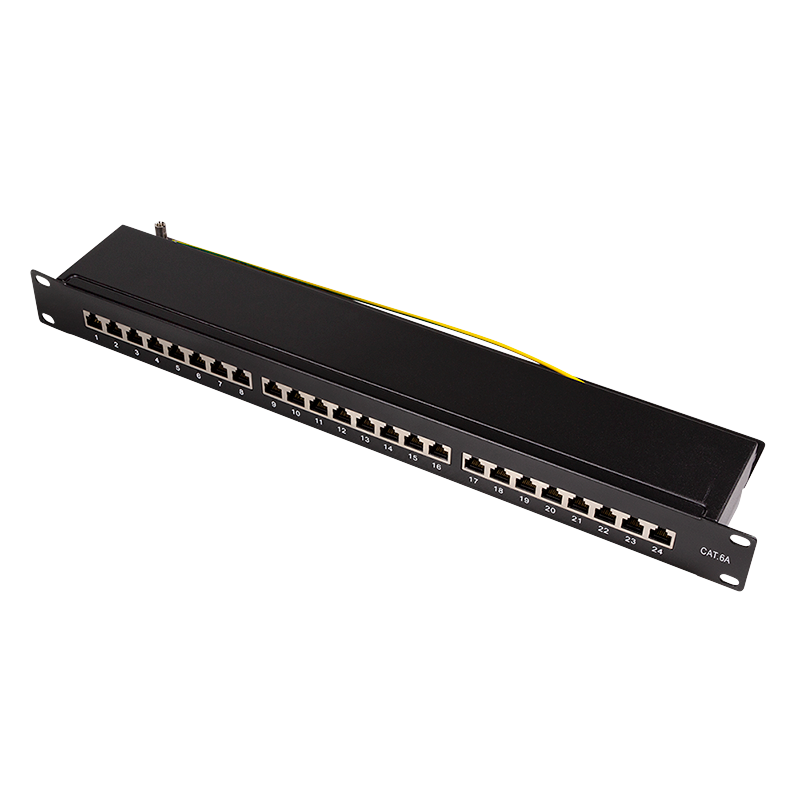

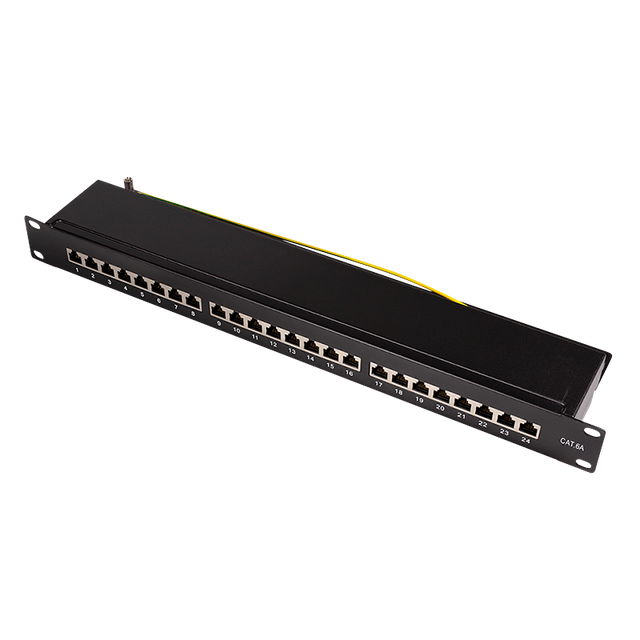

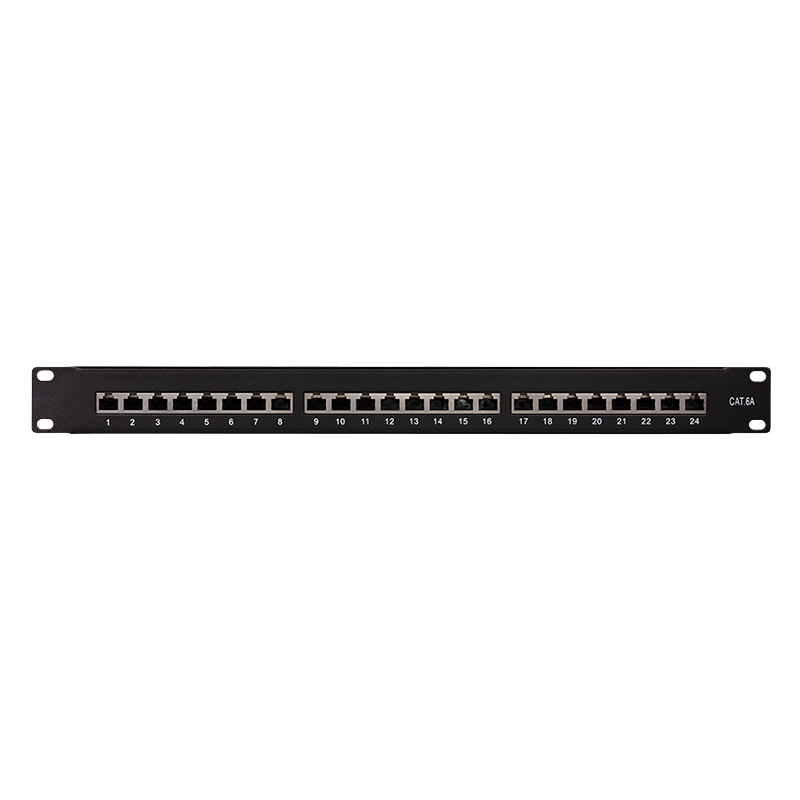

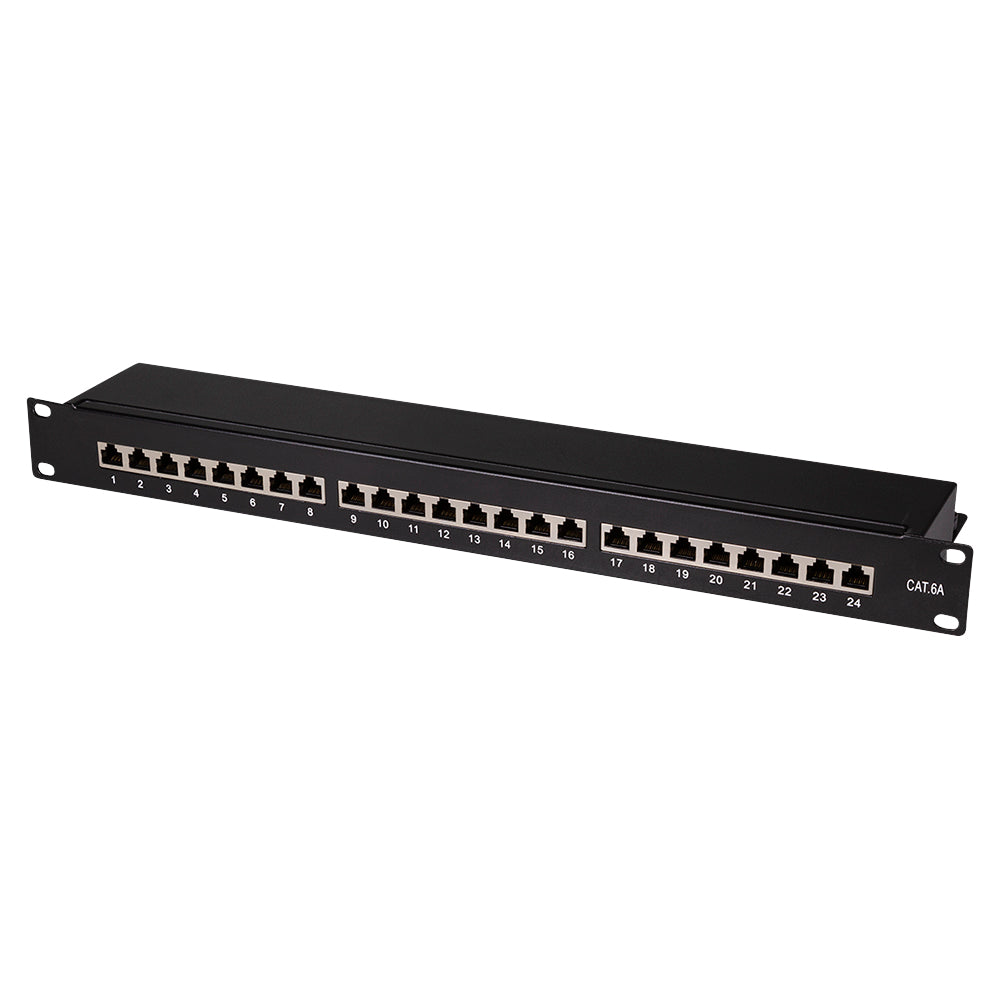

Führe deine festen Netzwerkleitungen an einer zentralen Anschlussstelle zusammen: Das schwarze LogiLink NP0061 bietet 24 geschirmte RJ45-Ports und belegt eine Höheneinheit im 19-Zoll-Rack.
Inkl. MwSt. · Versand
- 24 geschirmte RJ45-Anschlüsse für strukturierte Verkabelung
- Cat.6A / Class EA mit 500 MHz
- 19-Zoll-Montage bei 1 HE Bauhöhe
- Metallgehäuse in Schwarz, RAL 9005
Artikelnummer: NP0061
Inkl. MwSt. · Versand
Produkt im Detail
Details für deine Auswahl
Technische Details
| Modell | LogiLink NP0061 |
|---|---|
| Kategorie | Cat.6A, Class EA |
| Bandbreite | 500 MHz |
| Ports | 24 × RJ45, geschirmt |
| Montage | 19 Zoll, 1 HE |
| Farbe | Schwarz, RAL 9005 |
| Gehäuse | Metall |
| Anwendung | 10-Gigabit-Ethernet mit geeigneter Gesamtverkabelung |
| Leiteraufnahme | Massive Leiter AWG 22–24 |
| PoE-Unterstützung | PoE, PoE+, PoE++ |
Auswahl und Montage
Plane je fester Leitung einen Port sowie Reserve für spätere Erweiterungen ein. Vorne verbinden Patchkabel das Panel mit dem Switch. Das Patchpanel ist eine passive Anschlusskomponente; es verteilt selbst keine Netzwerkdaten wie ein Switch. Die Kategorie der gesamten Strecke hängt auch von Kabeln, Anschlussdosen und fachgerechter Montage ab.

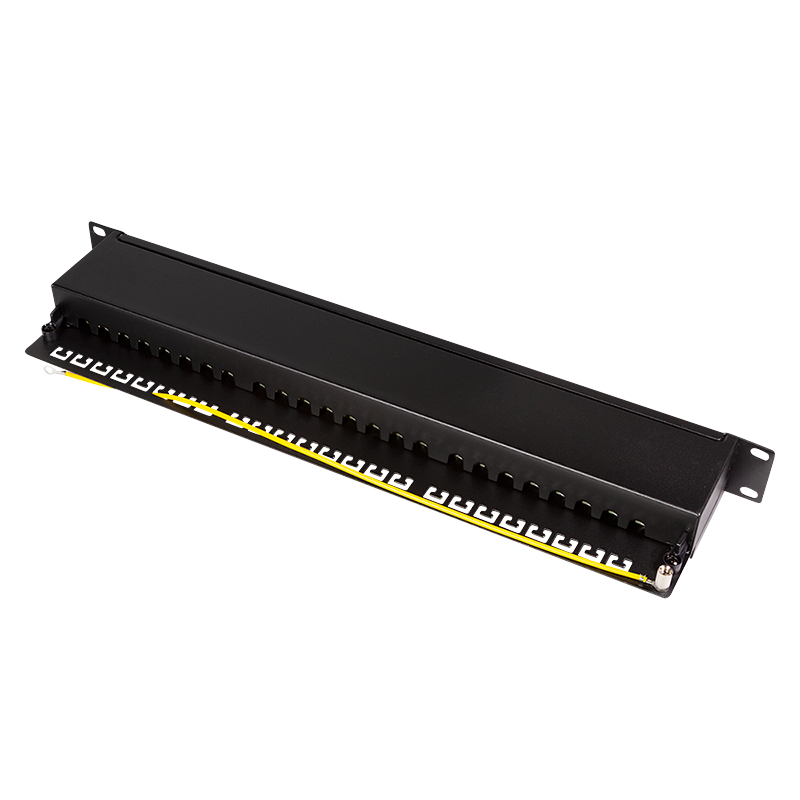

Vergleiche die vorhandenen Installationskabel ausdrücklich mit der Aufnahme für massive Leiter AWG 22–24. Flexible Patchleitungen und fest installierte Leitungen erfüllen unterschiedliche Aufgaben; die Frontseite des Panels wird über fertige Patchkabel mit dem Switch verbunden. Plane im 19-Zoll-Schrank neben der Höheneinheit auch Platz für die rückseitige Kabelführung und die vorderen Patchleitungen ein. Die PoE-Angaben beschreiben die Eignung der passiven Anschlusskomponente, keine eigene Stromversorgung für Endgeräte.
Montage und Anwendung

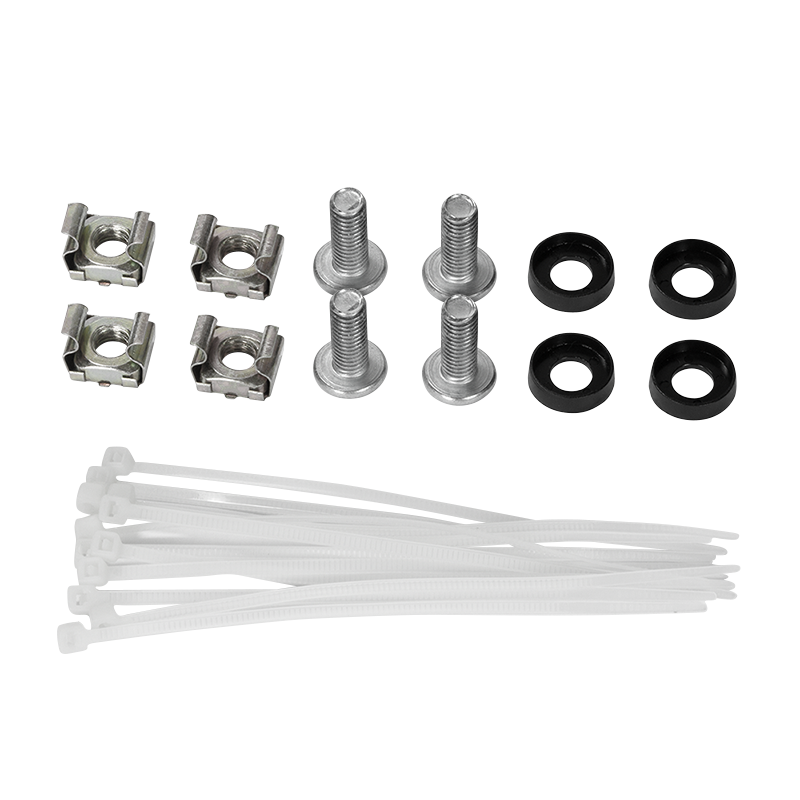

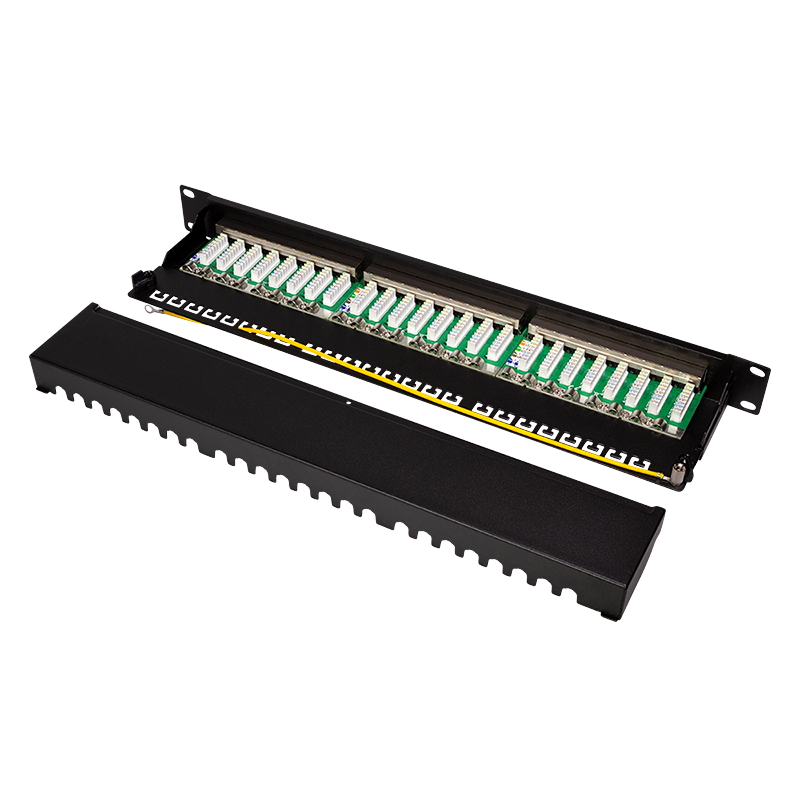

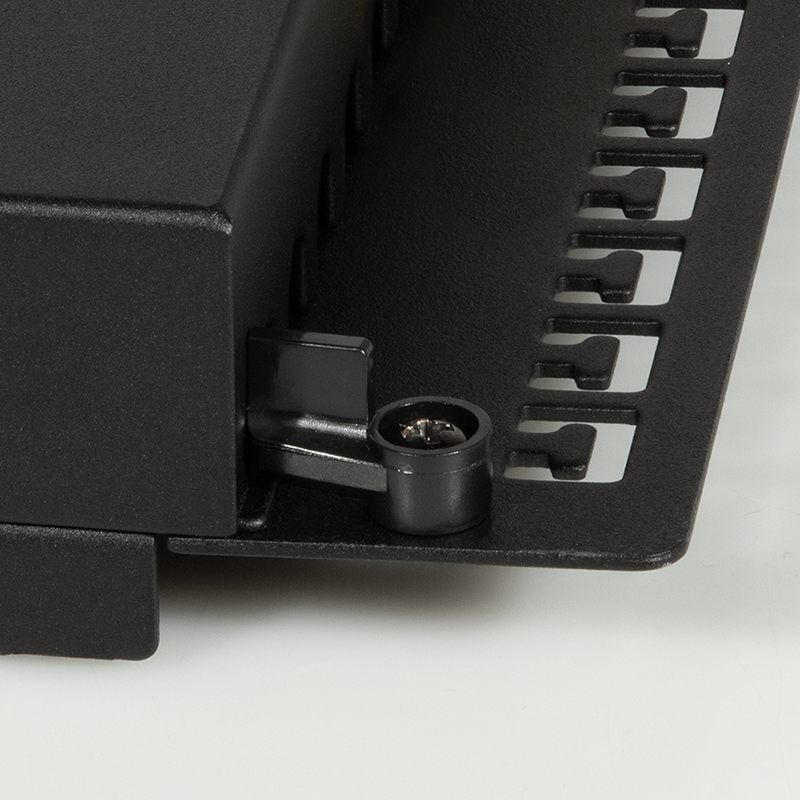

Montiere das Panel mit dem enthaltenen M6-Befestigungsset nach Anleitung. Lege die Leitungen entsprechend der Anschlusskennzeichnung auf und nutze die vorgesehenen Möglichkeiten zur Schirmkontaktierung und Zugentlastung. Halte die Paarverdrillung möglichst nah an den Anschlüssen. Beschrifte die 24 Ports so, dass jeder Leitung eine Dose oder ein Raum eindeutig zugeordnet werden kann. Prüfe nach der Montage Aderbelegung und Zuordnung. Die vorgesehene 10-Gigabit-Anwendung setzt zusätzlich eine entsprechend geeignete und fachgerecht ausgeführte Gesamtstrecke voraus.
Lieferumfang

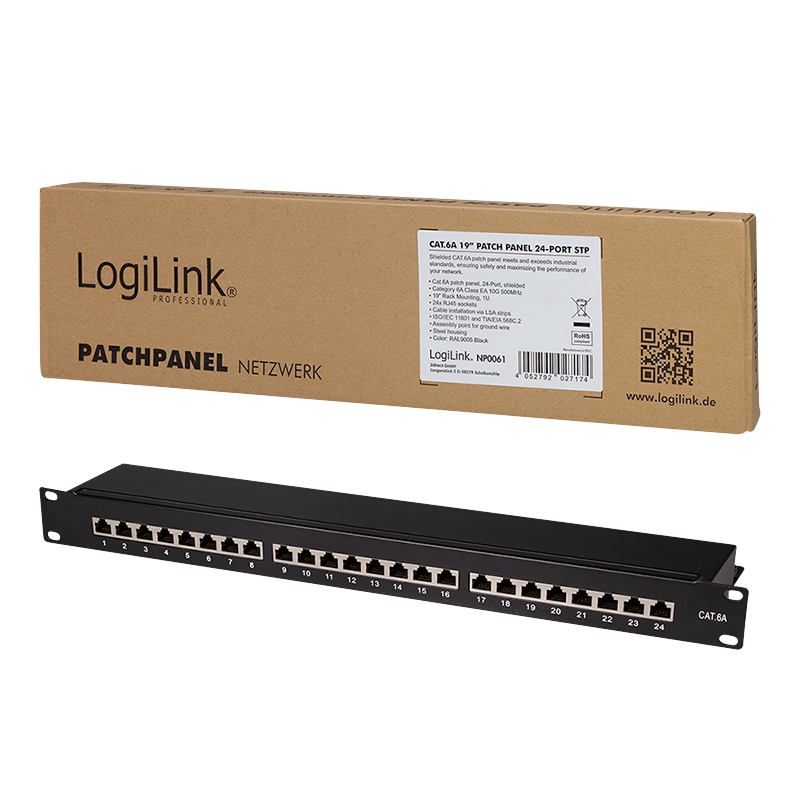

1 × LogiLink NP0061 Cat.6A-Patchpanel, 24 Ports, mit M6-Befestigungsset.
