RedStar24 Solar-Werkzeugset mit 10 Steckerpaaren
Bereite Solarleitungen vor und montiere die passenden Steckverbinder mit einem Set. Crimpzange, zehn Stecker-Buchsen-Paare und zwei Spanner werden gemeinsam in einer Werkzeugtasche geliefert.
Inkl. MwSt. · Versand

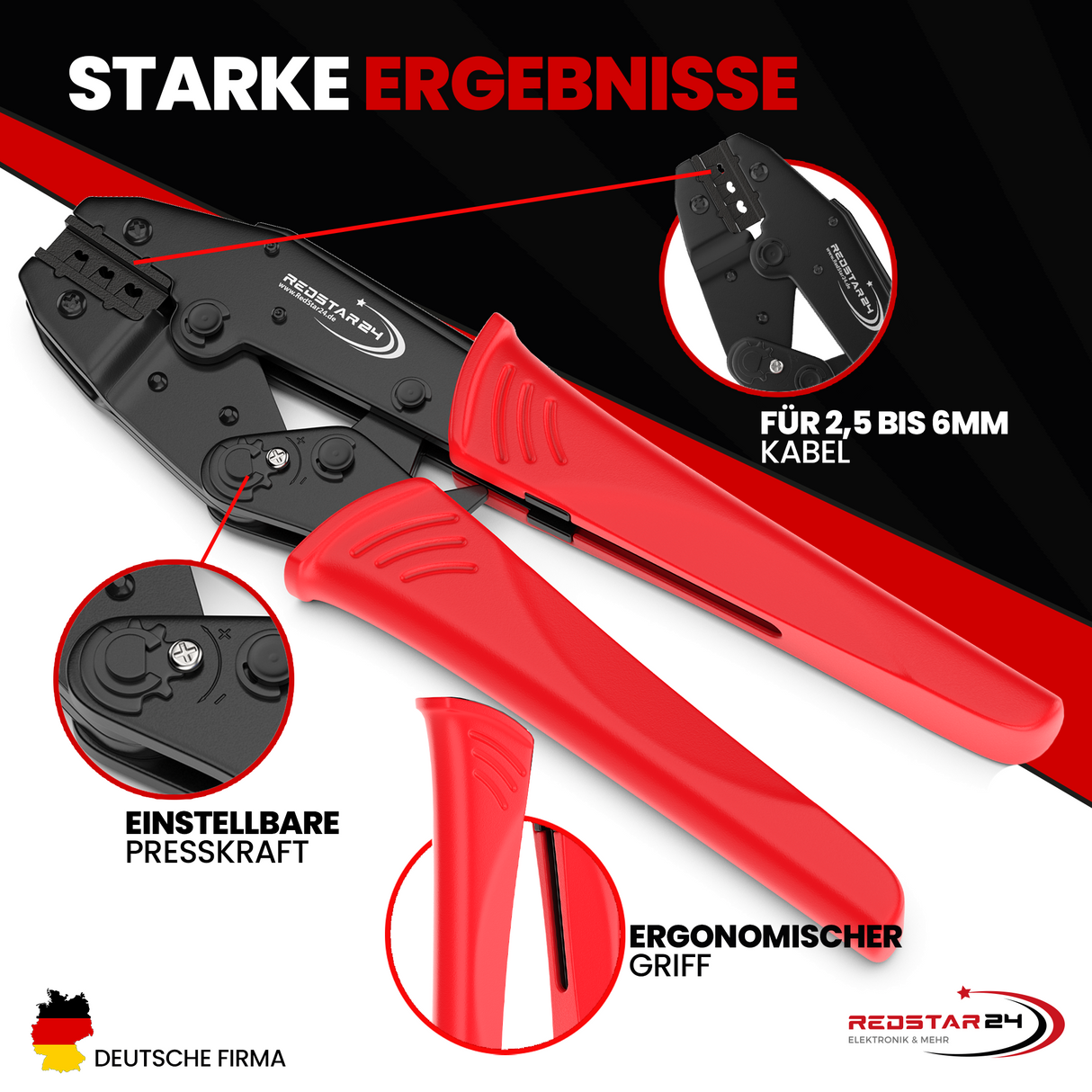

- Crimpzange für 2,5 / 4 / 6 mm²
- Ratschenfunktion mit Notentriegelung
- 10 Solarstecker und 10 passende Buchsen
- Zwei Spanner und Tasche mit Reißverschluss
Artikelnummer: RS-PST-SET
Inkl. MwSt. · Versand
Produkt im Detail
Details für deine Auswahl
Technische Details

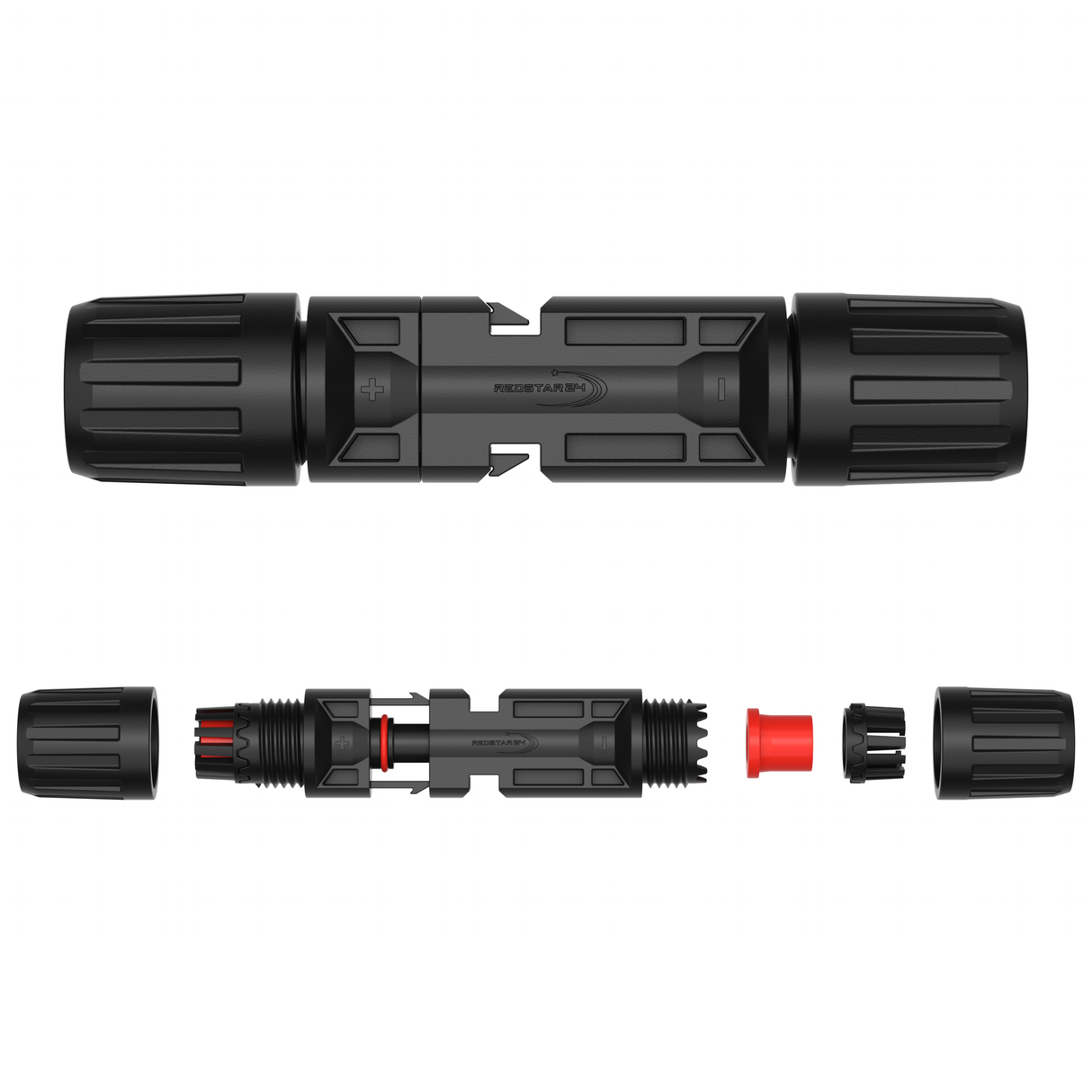

- Steckverbinder
- Crimpanschluss, verzinnte Kontakte
- Isolierkörper
- PC/PPO
- Maximale Spannung
- 1000 V
- Schutzart
- IP67 im fachgerecht montierten, vollständig gesteckten Zustand
Anschlusskompatibilität und Auswahl
Für die Montage der enthaltenen RedStar24-Steckverbinder. Stecker und Buchse müssen aus derselben passenden Typfamilie desselben Herstellers stammen; eine pauschale Kompatibilität mit fremden PV-Steckern besteht nicht.
Das Set eignet sich besonders, wenn du Werkzeug und Steckverbinder gemeinsam für dieselbe Montage vorbereiten möchtest. Prüfe bei der Auswahl der Solarleitung den Leiterquerschnitt und die Passung zur Kabelaufnahme der enthaltenen Verbinder. Die drei angegebenen Querschnitte beziehen sich auf die vorgesehenen Crimpanschlüsse. Für eine spätere Erweiterung sollten auch zusätzliche Stecker und Buchsen nach Typ und Hersteller zur bestehenden Verbindung passen; ähnliche Gehäuseformen reichen als Auswahlkriterium nicht aus.
Montage und Anwendung

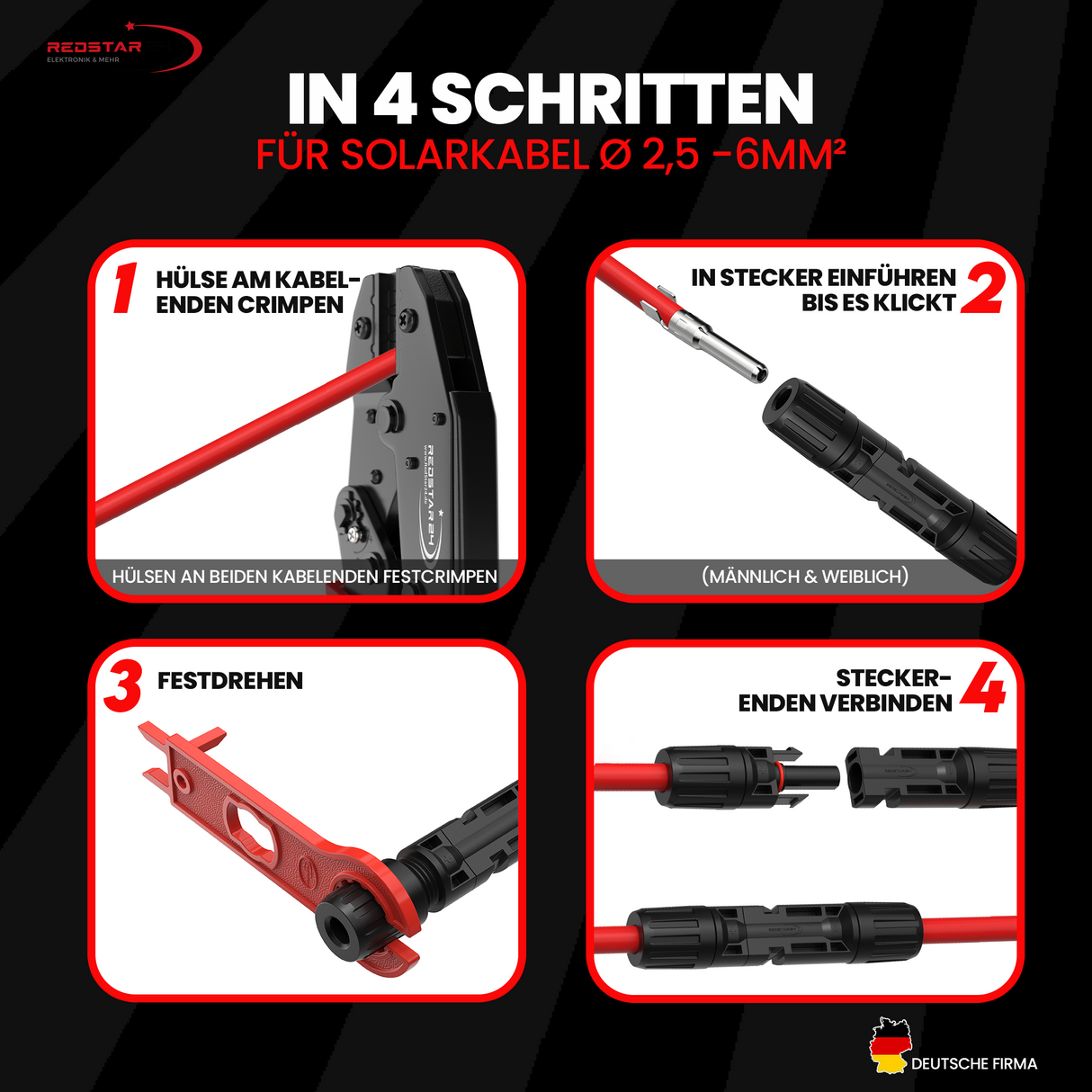

Ordne die benötigten Teile vor Arbeitsbeginn und wähle die passende Pressaufnahme der Zange. Richte dich für Abisolierung, Einsetzen des Kontakts und Verschließen des Gehäuses nach der Montageanleitung. Die Ratsche unterstützt den Pressablauf; die Notentriegelung ist zum Lösen der Mechanik vorgesehen und ersetzt keine Kontrolle einer begonnenen Pressung. Prüfe nach der Konfektionierung Kontakt- und Dichtungssitz. Die Spanner dienen der Gehäusemontage. Bewahre die Komponenten anschließend getrennt und sauber in der Reißverschlusstasche auf. PV-Verbindungen dürfen nicht unter Last getrennt werden.
Lieferumfang

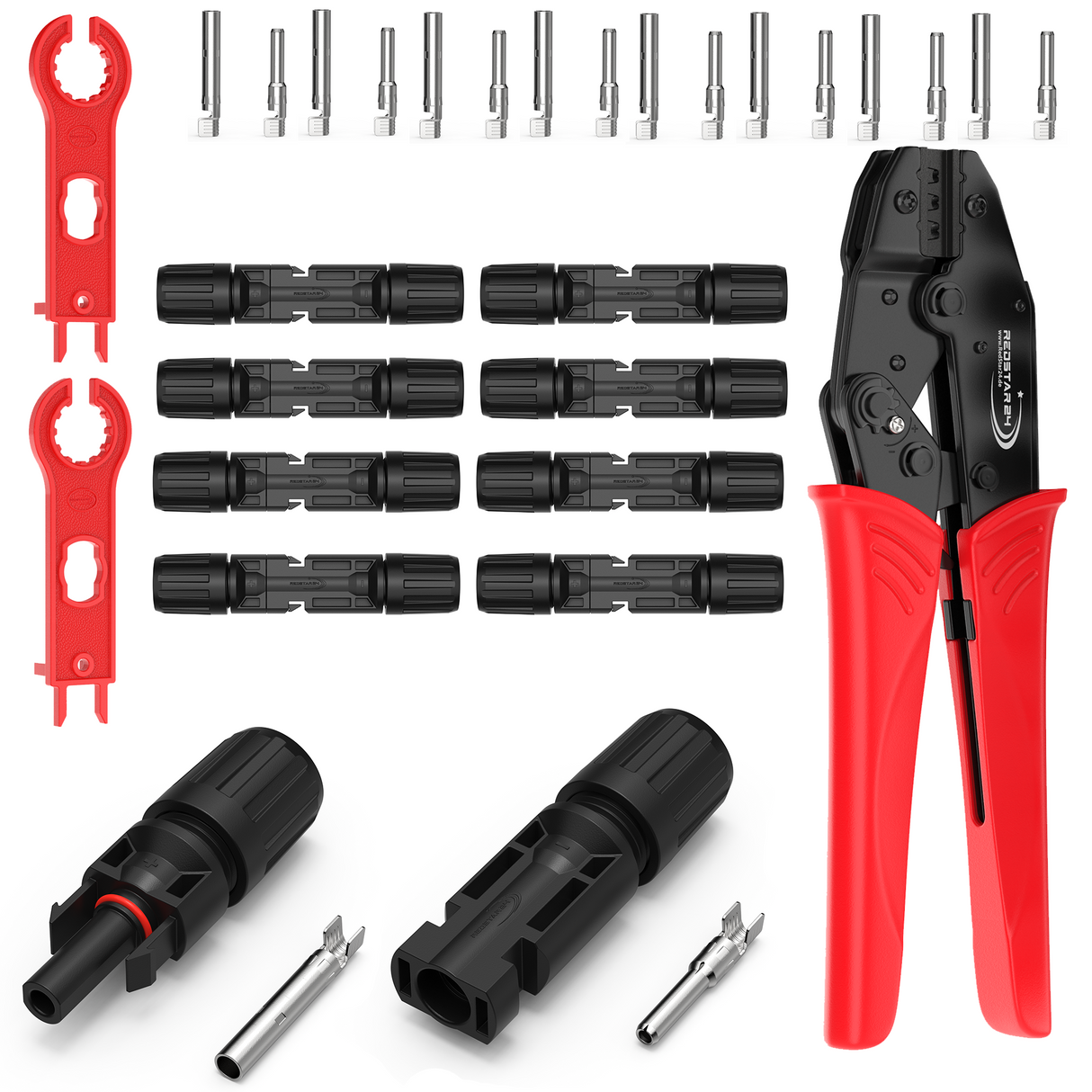

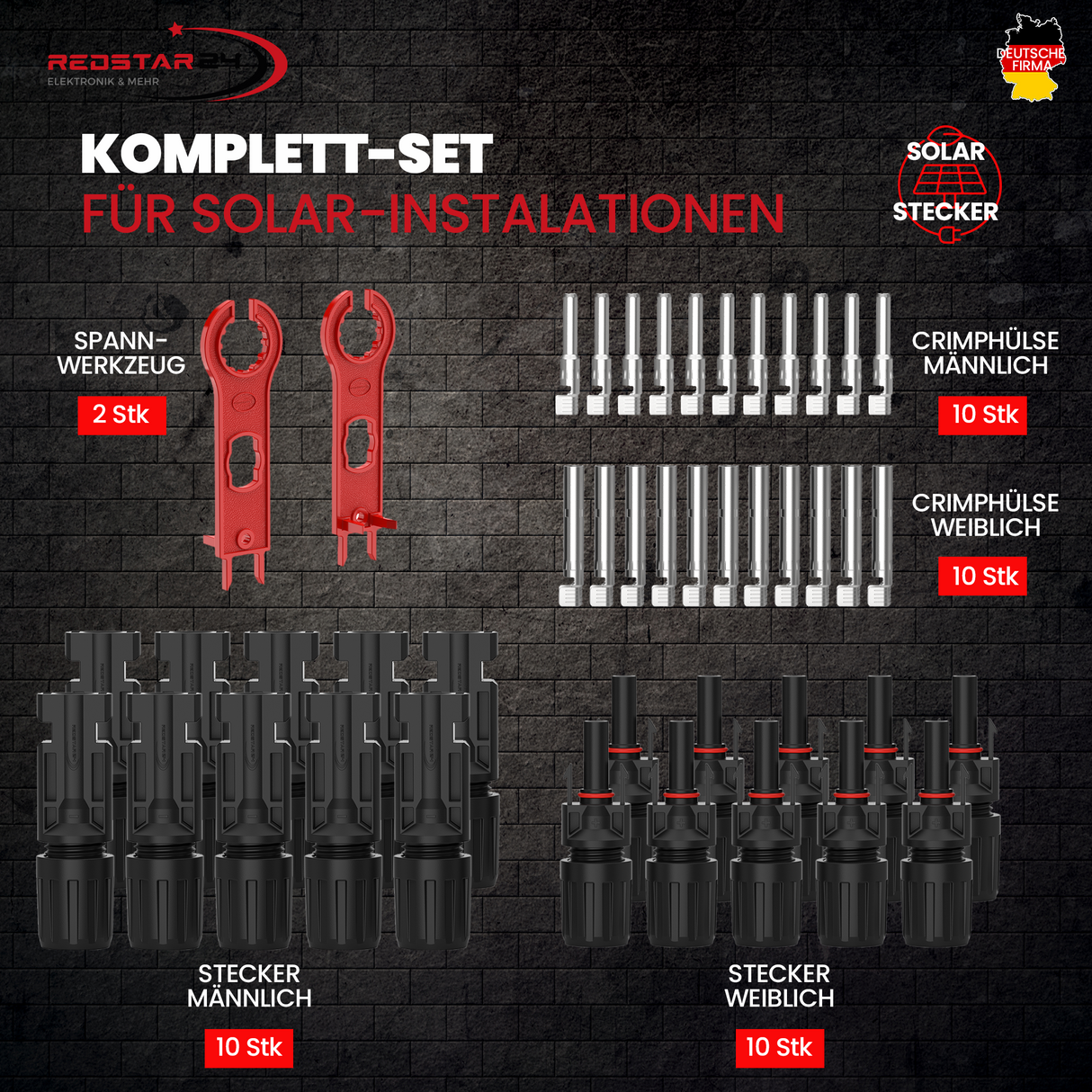

Eine Crimpzange, zehn Stecker-Buchsen-Paare, zwei rote Spanner und eine Werkzeugtasche.
