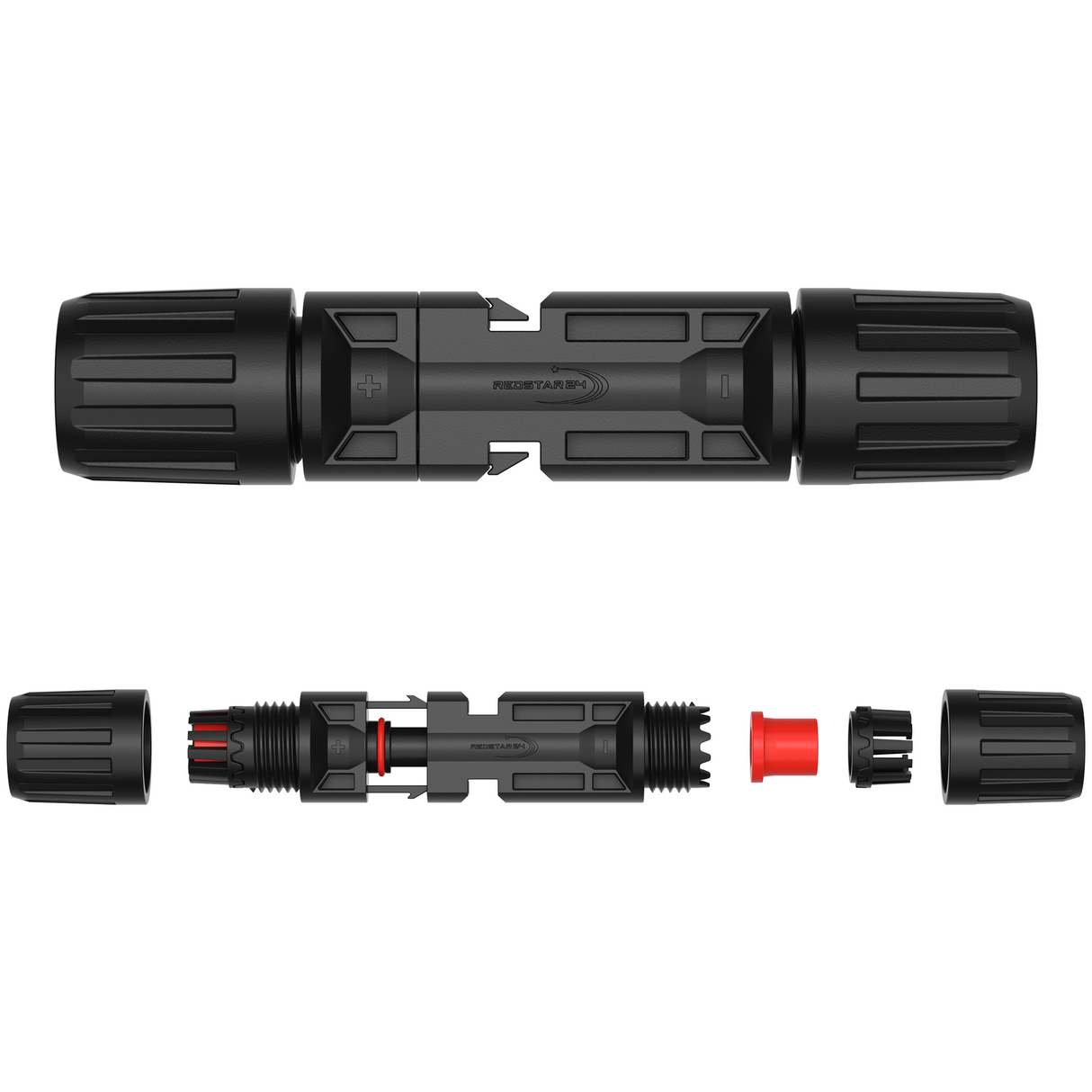

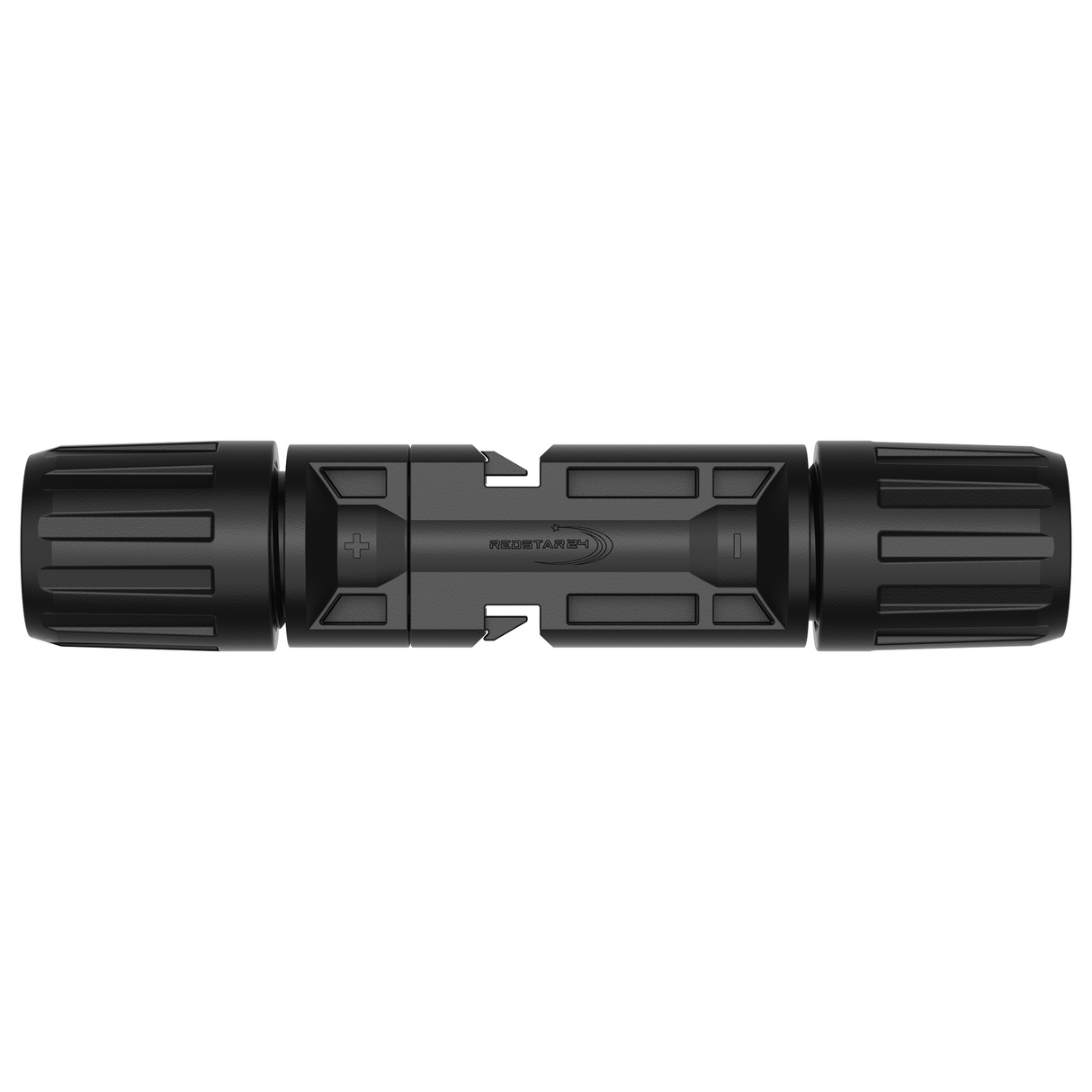

RedStar24 Solarstecker-Set – 6, 10 oder 12 Paare

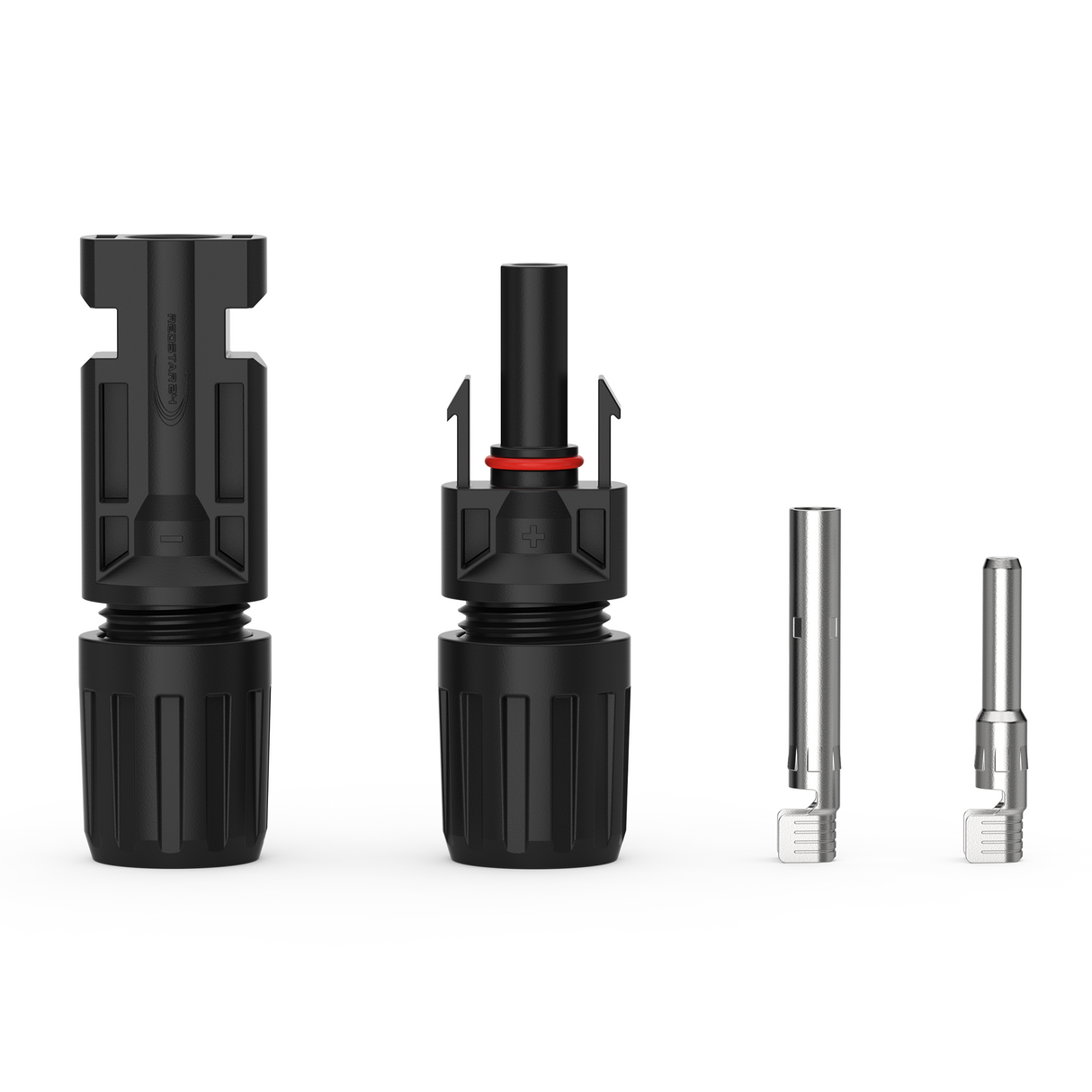

Konfektioniere PV-Leitungen mit aufeinander abgestimmten Solarsteckern und Buchsen. Das Set enthält die gewählte Anzahl männlicher und weiblicher Steckverbinder sowie zwei rote Spanner.
Inkl. MwSt. · Versand
- 6, 10 oder 12 vollständige Stecker-Buchsen-Paare
- Crimpanschluss für 2,5 / 4 / 6 mm² Solarkabel
- Verzinnte Kontakte und PC/PPO-Isolierkörper
- Zwei Spanner zur Montage enthalten
Artikelnummer: RS-PVST-6
Gewählte Ausführung: 6 Paare (m/w)
Inkl. MwSt. · Versand
Variante anzeigen
Produkt im Detail
Details für deine Auswahl
Technische Details
- Maximale Spannung
- 1000 V
- Schutzart
- IP67 bei korrekt montierter und vollständig gesteckter Verbindung
- Kontaktwiderstand
- ≤ 0,5 mΩ
- Stecker
- 70 mm; Buchse: 72 mm; gesteckte Länge: 120 mm
Anschlusskompatibilität und Auswahl
Verwende passende Crimpwerkzeuge und Stecker sowie Buchsen desselben Typs und Herstellers. Die mechanische Steckbarkeit allein ist kein Nachweis für die Kombination mit fremden PV-Stecksystemen.
Ermittle die benötigte Anzahl vollständiger Verbindungen: Ein Paar besteht hier aus einem männlichen und einem weiblichen Steckverbinder. Die Auswahl zwischen 6, 10 und 12 Paaren verändert die Stückzahl, nicht den angegebenen Querschnittsbereich. Neben dem Leiterquerschnitt müssen Kabelmantel, Dichtung und Gehäuseaufnahme zueinander passen. Prüfe diese Zuordnung anhand der Montagevorgaben, bevor du Leitungen vorbereitest. Die Angabe 1000 V beschreibt keine allgemeine Freigabe für jede PV-Anlage.

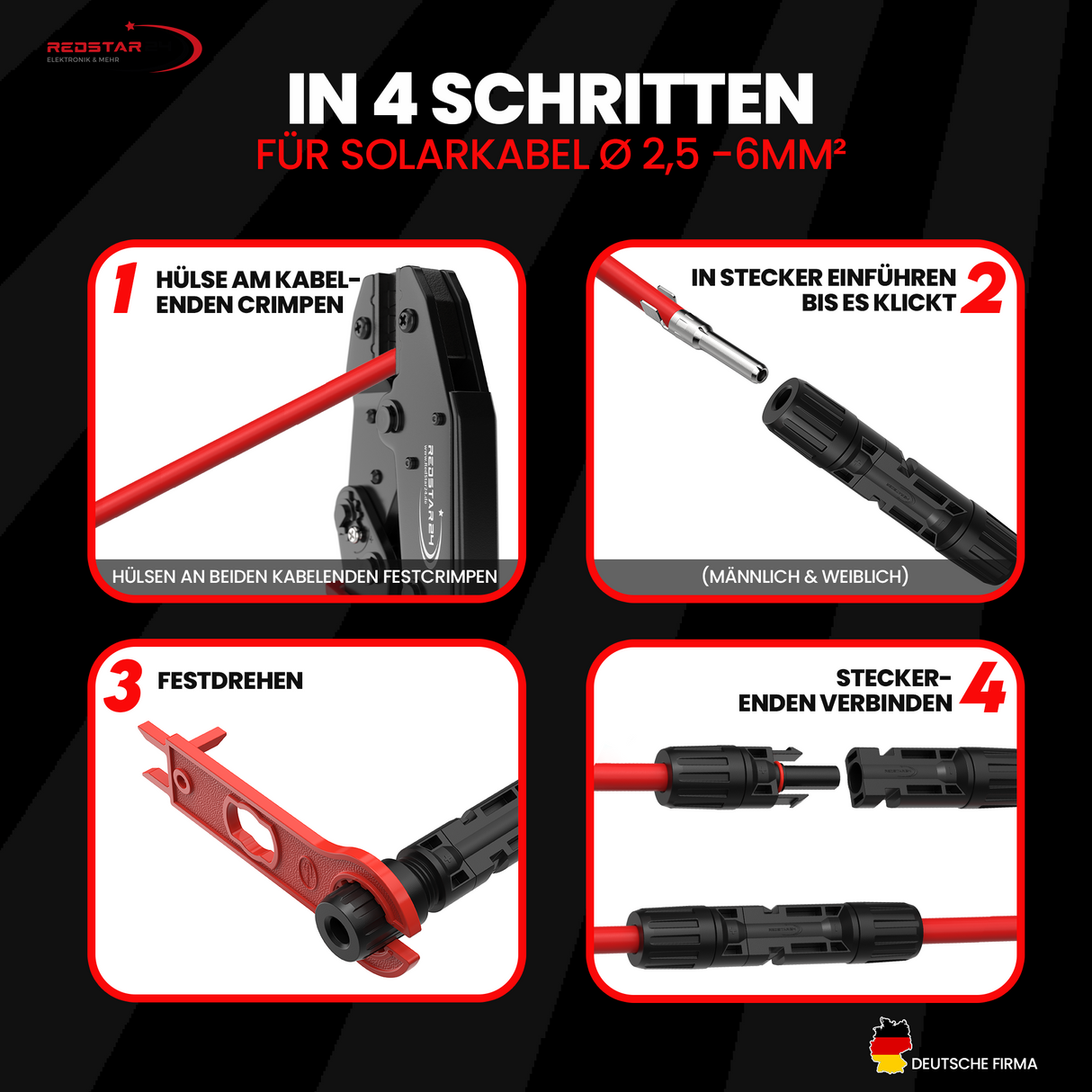

Montage und Anwendung
Montiere die Kontakte mit einem für diese Kontaktform und den gewählten Querschnitt vorgesehenen Crimpwerkzeug. Die roten Spanner unterstützen die Gehäusemontage und ersetzen die Crimpzange nicht. Halte die vorgegebenen Abisolier- und Montageschritte ein; kontrolliere anschließend den Sitz von Kontakt, Dichtung und Verschraubung. IP67 gilt für die korrekt montierte und vollständig gesteckte Verbindung, nicht für offen liegende Einzelteile. Arbeiten an PV-Leitungen gehören in fachkundige Hände und erfolgen nach den Vorgaben der Anlage. Stecker nicht unter Last trennen.
Varianten zur Auswahl
- 6 Paare (m/w)
- 10 Paare (m/w)
- 12 Paare (m/w)

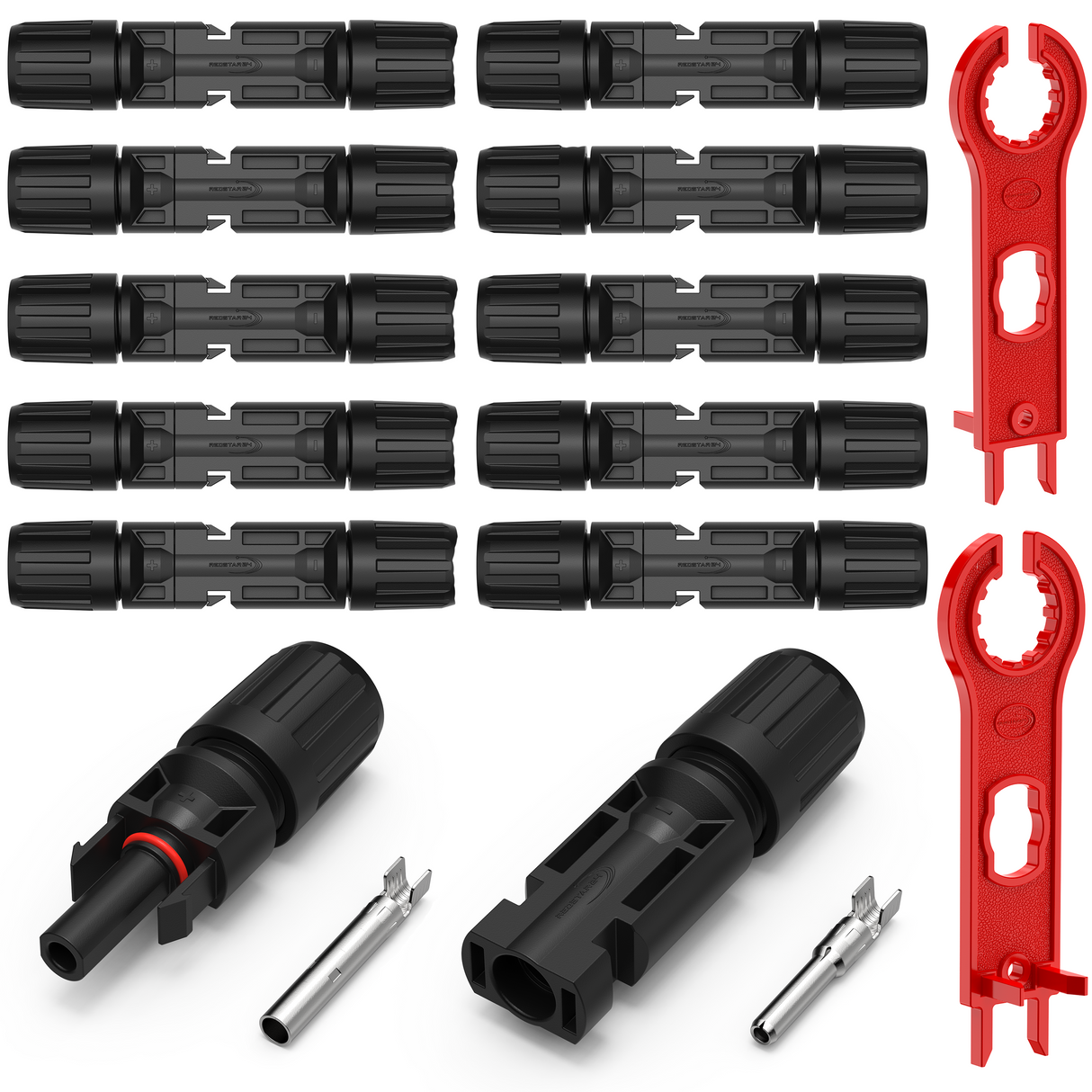

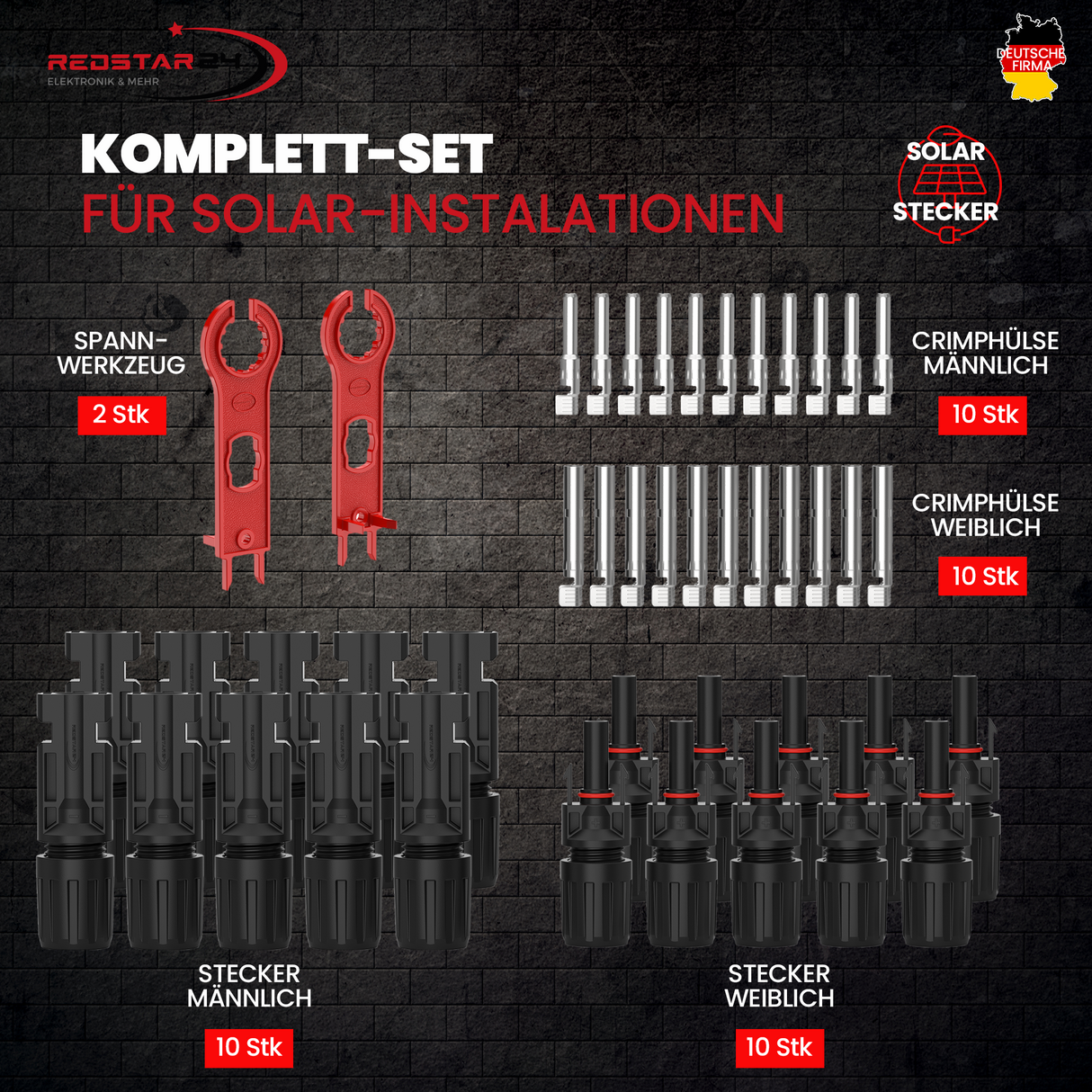

Lieferumfang
6, 10 oder 12 Solarstecker und ebenso viele Buchsen, dazu zwei rote Spanner.
